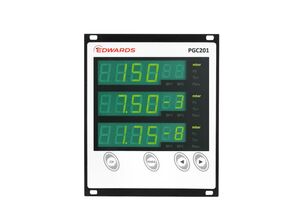

PGC201 - Steuergerät für passive Drucksensoren Pirani/Penning, D03000400
Materialnummer:D03000400
2.313,00 EUR
In Ihren Warenkorb gelegt
Vakuummessgerätesteuerungen / Anzeigeelement Produktreihe PGC passive
Edwards PGC201 Controller deckt den Druckbereich zwischen 10-9 und 1000 mbar ab, indem er zwei Messprinzipien der PRG- und CPG-Messgeräte kombiniert. Der PGC202 kombiniert PRG-Messgeräte und IG40 BA- oder IG40 EX-Messgeräte zur Messung von Vakuumdrücken im Bereich zwischen 10-12 und 1000 mbar. Diese beiden Controller bieten Überwachungs- und Steuerungsfunktionen für die angeschlossenen Messgeräte.
Features and Benefits
- Kompaktes 3-Kanal-Bediengerät für einen Druckbereich für passive Sensoren von -10-9 bis 1000 mbar PGC201 -10-12 bis 1000 mbar PGC202
- Automatische Umschaltung von Pirani-Betrieb auf Penning-Kaltkathodenbetrieb (PGC201)
- UHV-Sensoren entweder Bayard-Alpert-Messsystem IG40 BA oder Extractor-Messsystem IG40 EX (PGC202)
- Messkabellängen bis zu 50 Meter
- Einfach zu bedienen
General Product Information
| Gewicht | 1.40 |
| Netzspannung | 1Ph 100-240V ± 10%, 50/60 Hz |
| Länge | 0.174 |
| IP Schutzklasse | IP40 |
| Höhe | 0.128 |
| Breite | 0.105 |
| Stromanschluss | IEC EN60320 C14 - Buchse (für C13 Stecker an Kabel) |
| Messkanäle | 3 |
| Verfürgbare Messgrößen |
mbar
Torr Pa |
| Zubehör / Lieferumfang | Geliefert mit EU- und USA-Netzkabel |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Ausrichtung im Stand auf dem Boden zu beschreiben. Wir empfehlen stets, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
Environmental Conditions
| Temperatur Umgebung im Betrieb Max | 323.15 |
| Temperatur Umgebung im Betrieb Min | 278.15 |
| Temperatur Umgebung Lagerung Min | 253.15 |
| Temperatur Umgebung Lagerung Max | 333.15 |
Connectivity - Communication Interface
| Anschluss elektrische Kommunikationsschnittstelle | Passive Sensor spezifische Kabel |
