Spezifikationen
| Ansaugflansch / Einlass | DN 40 ISO-F |
| Auslassflansch / Auslass | DN 40 ISO-F |
| Kühlmethode | Luftkühlung |
| Enddruck | 40.00 |
| Netzspannung | 3Ph 230/400V 50Hz 3Ph 460V 60Hz |
| Nennleistung gesamt | 1800.00 |

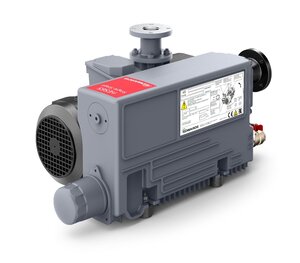

nES65 Hazloc - Einstufige Drehschieberpumpe, 3Ph 230/400V 50Hz, Luftkühlung ATEX
Materialnummer:A35318940
Öl-Drehschieberpumpe einstufig
Drehschieberpumpen gelten als nasse Verdrängerpumpen, wobei der Begriff "nass" bedeutet, dass die gepumpten Gase mit Öl in Berührung kommen. Das wesentliche Merkmal der ölgedichteten Drehschieberpumpen (OSRV) ist die Verwendung von Öl als Dichtungs- und Kühlmittel.
Einstufige Drehschieber-Vakuumpumpen arbeiten mit einer einstufigen Verdichtung, die ein hohes grobes Saugvermögen in Verbindung mit einem ausreichenden Enddruck bietet. Sie werden häufig in der Industrie und in der Lebensmittelindustrie eingesetzt.
nES Einstufige Drehschieberpumpen
Die einstufige Edwards nES-Serie stellt die nächste Stufe der ölgedichteten Drehschieber-Vakuumpumpen für den Einsatz in einer Vielzahl von Branchen und Anwendungen dar.
Mit hoher Zuverlässigkeit, niedrigen Lebenszykluskosten und bewährter Leistung bietet die nES-Serie eine ideale Lösung für eine breite Palette von Anforderungen.
Features and Benefits
- Bewährte Leistung - Die Edwards nES-Serie liefert eine konstante Pumpleistung mit ausgezeichneter Vakuumstabilität. Das hohe Saugvermögen bei niedrigen Drücken und die gute Fähigkeit, kondensierbare Dämpfe zu handhaben, stellen eine ideale Lösung für eine Reihe von Anwendungen dar.
- Hohe Zuverlässigkeit - Der Pumpenmechanismus bietet eine hohe Zuverlässigkeit und gewährleistet maximale Produktivität. Die nES-Serie ist mit hochwertigen Komponenten, einem effektiven Ölrückführungssystem und einem integrierten Nebelfilter ausgestattet, um die Prozesseffizienz zu maximieren.
- Niedrige Lebenszykluskosten - Effizient gekühlte Motoren, optimierte Ölrückhaltung, niedrige Pumpentemperaturen, hohe Zuverlässigkeit und minimaler Wartungsaufwand sorgen für hervorragende Lebenszykluskosten im Vergleich zu anderen einstufigen Drehschieberpumpen.
- Kompakt und sauber - Die nES-Serie ist sowohl robust als auch kompakt im Design. Darüber hinaus minimieren geringe Geräusche und Vibrationen die Auswirkungen auf die Umwelt.
General Product Information
| Ansaugflansch / Einlass | DN 40 ISO-F |
| Gewicht | 86.00 |
| Auslassflansch / Auslass | DN 40 ISO-F |
| Leckrate | 1.000 × 10⁻⁴ |
| Netz Phase | 3-Ph |
| Netzspannung |
3Ph 230/400V 50Hz
3Ph 460V 60Hz |
| Länge | 0.586 |
| IP Schutzklasse | IP55 |
| Netzfrequenz |
50 Hz
60 Hz |
| Höhe | 0.314 |
| Breite | 0.320 |
| Geräuschpegel | 60.00 db(A) |
| Kühlmethode | Luftkühlung |
| Verbindungs-Einlass/Auslass-Flansch | DN 40 ISO-F / DN 40 ISO-F |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Ausrichtung im Stand auf dem Boden zu beschreiben. Wir empfehlen stets, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
| Certification Motor |
UL
CSA |
| Gefährdungszertifizierung | ATEX |
Performance Data
| Nennleistung gesamt | 1800.00 |
| Nennleistung gesamt @60Hz | 1800.00 |
| Nennleistung gesamt @50Hz | 1800.00 |
| Saugvermögen Luft Stickstoff bei 60Hz | 0.018 |
| Saugvermögen Luft Stickstoff bei 50Hz | 0.015 |
| Druck Wasserdampfverträglichkeit Max | 3000.00 |
| Nenndrehzahl 50Hz | 25.00 |
| Wasserdampfverträglichkeit | 4.440 × 10⁻⁴ |
| Nennsaugvermögen 50Hz | 0.016 |
| Enddruck mit offenem Gasballast | 150.00 |
| Enddruck | 40.00 |
| Nenndrehzahl 60Hz | 30.00 |
| Nennsaugvermögen 60Hz | 0.020 |
| Saugvermögen Luft Stickstoff (@50Hz oder max @Standardeinstellung) | 0.015 |
Operation Conditions - Limitations
| Einlassdruck absolut maximal kontinuierlich | 3000.00 |
| Einsatzhöhe Max | 1000.00 |
| Minimale Ölmenge | 2.00 |
| Maximale Ölmenge | 2.000 × 10⁻³ |
| Gaseintrittstemperatur Max | 313.15 |
| Maximaler absoluter Gegendruck | 1.150 × 10⁵ |
Environmental Conditions
| Temperatur Umgebung im Betrieb Max | 313.15 |
| Temperatur Umgebung im Betrieb Min | 285.15 |
| Temperatur Umgebung Lagerung Min | 253.15 |
| Temperatur Umgebung Lagerung Max | 323.15 |
Classification
| Klassifikation Produkt Druckbereich | Mittleres Vakuum - 1 mbar - 1*10-3 mbar |
| Klassifikation Hoch Mittel Grob-Vakuumpumpe | Grobvakuumpumpe |
| Klassifikation trockene oder nasse Pumpe | flüssigkeitsgedichtete |
| Klassifikation Vakuumpumpen-Technologie | Öl-Drehschieberpumpe einstufig |
Lubricants
| Standard Schmiermittel | ULTRAGRADE™ Leistung 70 |
| lubricantProductOption1 | ULTRAGRADE™ Endurance Extend 110 |
Material of Construction
| Material der Konstruktion | Aluminium,Kohlenstoffstahl,Grauguss,PTFE,Aluminium,Epoxidharz und Glasfaser,Bronze,Stahl,Polyester,Fluorelastomer |
| Rotormaterial | Kohlenstoffstahl |
| Statormaterial | Gusseisen GGG40 |
