Spezifikationen
| Klassifikation Vakuumpumpen-Technologie | Öl-Drehschieberpumpe einstufig |
| Verbindungs-Einlass/Auslass-Flansch | DN 40 ISO-F / DN 40 ISO-F |
| Kühlmethode | Luftkühlung |
| Nennleistung gesamt | 1800.00 |
| Netzspannung | 3Ph 220-230/380-400V 50Hz; 220-230/380-400/440-460V 60Hz |
nES65 - 220-230V 380-400V +-10% 50Hz; 220-230V 380-400V 440-460V +-10% 60Hz - (EU/USA/ASIEN außer JPN - luftgekühlt - großer Bereich)
Materialnummer:A35304940
In Ihren Warenkorb gelegt

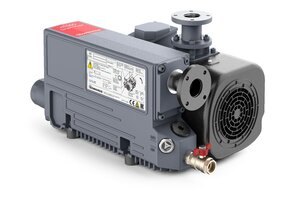

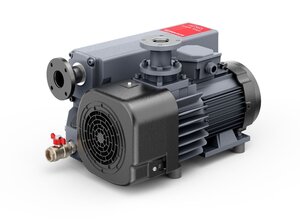

Öl-Drehschieberpumpe einstufig
Drehschieberpumpen gelten als nasse Verdrängerpumpen, wobei der Begriff "nass" bedeutet, dass die gepumpten Gase mit Öl in Berührung kommen. Das wesentliche Merkmal der ölgedichteten Drehschieberpumpen (OSRV) ist die Verwendung von Öl als Dichtungs- und Kühlmittel.
Einstufige Drehschieber-Vakuumpumpen arbeiten mit einer einstufigen Verdichtung, die ein hohes grobes Saugvermögen in Verbindung mit einem ausreichenden Enddruck bietet. Sie werden häufig in der Industrie und in der Lebensmittelindustrie eingesetzt.
nES Einstufige Drehschieberpumpen
Die einstufige Edwards nES-Serie stellt die nächste Stufe der ölgedichteten Drehschieber-Vakuumpumpen für den Einsatz in einer Vielzahl von Branchen und Anwendungen dar.
Mit hoher Zuverlässigkeit, niedrigen Lebenszykluskosten und bewährter Leistung bietet die nES-Serie eine ideale Lösung für eine breite Palette von Anforderungen.
Features and Benefits
- Bewährte Leistung - Die Edwards nES-Serie liefert eine konstante Pumpleistung mit ausgezeichneter Vakuumstabilität. Das hohe Saugvermögen bei niedrigen Drücken und die gute Fähigkeit, kondensierbare Dämpfe zu handhaben, stellen eine ideale Lösung für eine Reihe von Anwendungen dar.
- Hohe Zuverlässigkeit - Der Pumpenmechanismus bietet eine hohe Zuverlässigkeit und gewährleistet maximale Produktivität. Die nES-Serie ist mit hochwertigen Komponenten, einem effektiven Ölrückführungssystem und einem integrierten Nebelfilter ausgestattet, um die Prozesseffizienz zu maximieren.
- Niedrige Lebenszykluskosten - Effizient gekühlte Motoren, optimierte Ölrückhaltung, niedrige Pumpentemperaturen, hohe Zuverlässigkeit und minimaler Wartungsaufwand sorgen für hervorragende Lebenszykluskosten im Vergleich zu anderen einstufigen Drehschieberpumpen.
- Kompakt und sauber - Die nES-Serie ist sowohl robust als auch kompakt im Design. Darüber hinaus minimieren geringe Geräusche und Vibrationen die Auswirkungen auf die Umwelt.
Generelle Produktinformationen
| Ansaugflansch / Einlass | DN 40 ISO-F |
| Gewicht | 86.00 |
| Auslassflansch / Auslass | DN 40 ISO-F |
| Leckrate | 1.000 × 10⁻⁴ |
| Netz Phase | 3-Ph |
| Netzspannung | 3Ph 220-230/380-400V 50Hz; 220-230/380-400/440-460V 60Hz |
| Länge | 0.586 |
| IP Schutzklasse | IP55 |
| Netzfrequenz |
50 Hz
60 Hz |
| Höhe | 0.314 |
| Breite | 0.320 |
| Geräuschpegel | 60.00 db(A) |
| Kühlmethode | Luftkühlung |
| Verbindungs-Einlass/Auslass-Flansch | DN 40 ISO-F / DN 40 ISO-F |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Ausrichtung im Stand auf dem Boden zu beschreiben. Wir empfehlen stets, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
| Zertifizierung Motor |
UL (61010-1 3rd Edition)
CSA (C22.2 No.61010-1-12) |
Leistungsdaten
| Nennleistung gesamt | 1800.00 |
| Nennleistung gesamt @60Hz | 1800.00 |
| Nennleistung gesamt @50Hz | 1800.00 |
| Saugvermögen Luft Stickstoff bei 60Hz | 0.018 |
| Saugvermögen Luft Stickstoff bei 50Hz | 0.015 |
| Druck Wasserdampfverträglichkeit Max | 3000.00 |
| Nenndrehzahl 50Hz | 25.00 |
| Wasserdampfverträglichkeit | 4.444 × 10⁻⁴ |
| Nennsaugvermögen 50Hz | 0.016 |
| Enddruck mit offenem Gasballast | 150.00 |
| Enddruck | 40.00 |
| Nenndrehzahl 60Hz | 30.00 |
| Nennsaugvermögen 60Hz | 0.020 |
| Saugvermögen Luft Stickstoff | 0.015 |
Betriebsbedingungen – Einschränkungen
| Einlassdruck absolut maximal kontinuierlich | 3000.00 |
| Einsatzhöhe Max | 1000.00 |
| Minimale Schmierstoffmenge | 2.00 |
| Maximale Schmierstoffmenge | 2.000 × 10⁻³ |
| Gaseintrittstemperatur Max | 313.15 |
| Maximaler absoluter Gegendruck | 1.150 × 10⁵ |
Umgebungsbedingungen
| Temperatur Umgebung im Betrieb Max | 313.15 |
| Temperatur Umgebung im Betrieb Min | 285.15 |
| Temperatur Umgebung Lagerung Min | 253.15 |
| Temperatur Umgebung Lagerung Max | 323.15 |
Klassifizierung
| Klassifikation Produkt Druckbereich |
Grobvakuum 1000 mbar - 1 mbar
Mittleres Vakuum - 1 mbar - 1*10-3 mbar |
| Klassifikation Hoch Mittel Grob-Vakuumpumpe | Grobvakuumpumpe |
| Klassifikation trockene oder nasse Pumpe | flüssigkeitsgedichtete |
| Klassifikation Vakuumpumpen-Technologie | Öl-Drehschieberpumpe einstufig |
Material der Konstruktion
| Material der Konstruktion | Aluminium,Kohlenstoffstahl,Grauguss,PTFE,Aluminium,Epoxidharz und Glasfaser,Bronze,Stahl,Polyester,Fluorelastomer |
| Material Rotor | Kohlenstoffstahl |
| Material Stator | Gusseisen GGG40 |
Schmiermittel
| Standard Schmiermittel | ULTRAGRADE™ Leistung 70 |
| Optionales Schmiermittel | ULTRAGRADE™ Endurance Extend 110 |
