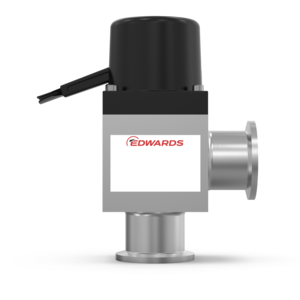

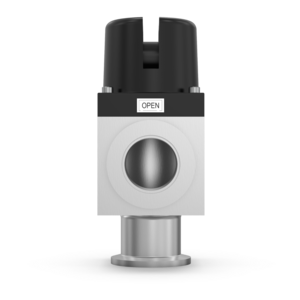

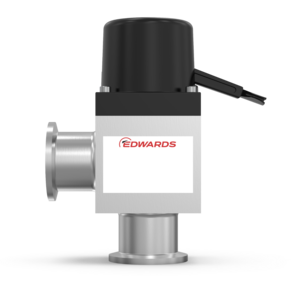

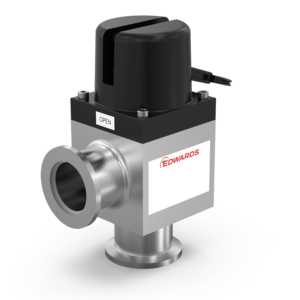

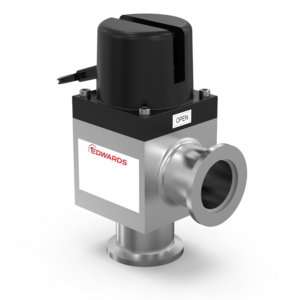

Eckventil - PV25MKA - manuell, NW25, Faltenbalg abgedichtet, Al, C31305000
Materialnummer:C31305000
367,00 EUR
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer | Ansaugflansch / Einlass | Material Gehäuse |
|---|---|---|---|
| C31105000 | DN 10 ISO-KF (NW10) | Aluminium | |
| C31205000 | DN 16 ISO-KF (NW16) | Aluminium | |
| C31215000 | DN 16 ISO-KF (NW16) | Edelstahl 1.4301 / 304 / X5 CrNi 18 10 | |
| C31305000 | DN 25 ISO-KF (NW25) | Aluminium | |
| C31315000 | DN 25 ISO-KF (NW25) | Edelstahl 1.4301 / 304 / X5 CrNi 18 10 | |
| C31405000 | DN 40 ISO-KF (NW40) | Aluminium | |
| C31415000 | DN 40 ISO-KF (NW40) | Edelstahl 1.4301 / 304 / X5 CrNi 18 10 | |
| C31515000 | DN 50 ISO-KF (NW50) | Edelstahl 1.4301 / 304 / X5 CrNi 18 10 |
PVMK ISO-KF – Eck-Absperrventil
Das PVMK ist ein schnell wirkendes, faltenbalggedichtetes, rechtwinkliges, hebelbetätigtes Ventil und ist entweder mit einem Aluminium- oder Edelstahlgehäuse erhältlich. Der Hebel, der mit einem selbstschmierenden Kunststoffkolben verbunden ist, betätigt die Ventilstange und den Ventilteller über PTFE-Lager. Die O-Ring-Nut in der Ventilplatte ist entlüftet, um Gasausbrüche zu verhindern. Die Ventile sind für einen Druck von 10 bis 9 mbar / 8 x 10-10 Torr und einen Druck von bis zu 2100 mbar / 1575 Torr (30 psi) ausgelegt.
Features and Benefits
- Einfach zu bedienen
- Balggedichteter Mechanismus
- Hohe Leitfähigkeit
General Product Information
| Empfohlener Druckbereich Min | 1.000 × 10⁻⁷ |
| Empfohlener Druckbereich Max | 2.100 × 10⁵ |
| Ansaugflansch / Einlass | DN 25 ISO-KF (NW25) |
| Gewicht | 0.490 |
| Ventilbetätigungsmethode | Manuell |
| Auslassflansch / Auslass | DN 25 ISO-KF (NW25) |
| Leckrate | 1.000 × 10⁻¹⁰ |
| IP Schutzklasse | IP67 |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Orientierung im Stand auf dem Boden zu beschreiben. Insbesondere für Ventile empfehlen wir, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
Material of Construction
| Material Gehäuse | Aluminium |
| Material Abkürzung | Al |
| Material Dichtung | FKM |
Performance Data
| Leckrate über Ventilsitz | 1.000 × 10⁻¹⁰ |
Operation Conditions - Limitations
| Temperatur Ausheizen Max | 373.15 |
| Ventil maximaler Betriebsdruck | 2.100 × 10⁵ |
| Zuverlässigkeit MTTF (mittlere Zeit bis zum Ausfall) | 1.000 × 10⁵ |
| Produktname | Artikelnummer | Preis | Zum Warenkorb hinzufügen |
|---|---|---|---|
| Zentrierring - Edelstahl FKM O-Ring - NW25, C10514395 | C10514395 | 12,40 EUR | |
| Spannring - Edelstahl NW20/25 (rote Flügelmutter), C10514401 | C10514401 | 9,10 EUR | |
| Zentrierring - Edelstahl Nitril O-Ring - Edelstahl NW25, C10514396 | C10514396 | 8,00 EUR | |
| Spannring - Scharnierklemme - Aluminium NW20/25, C10514402 | C10514402 | 33,20 EUR |
| Produktname | Artikelnummer | Preis | Zum Warenkorb hinzufügen |
|---|---|---|---|
| Ersatzteilset PV25M, C31305826 | C31305826 | - | |
| Ersatzteilset Dichtungen PV25MK/PVPKS, C41301810 | C41301810 | - |
