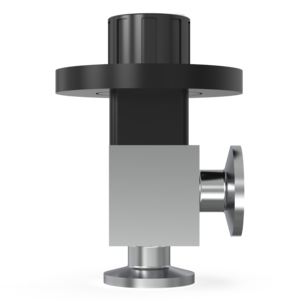

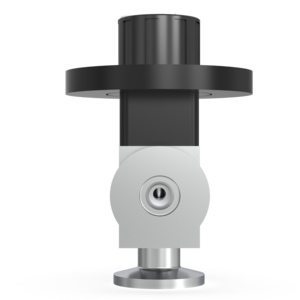

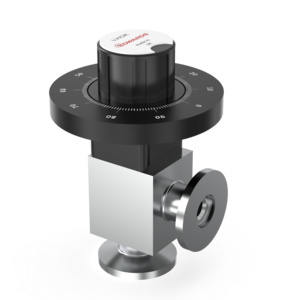

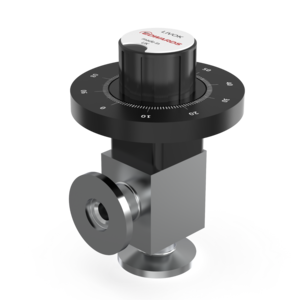

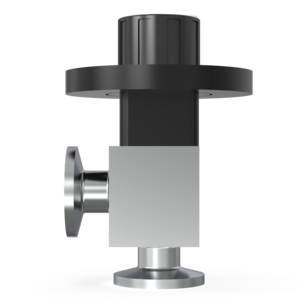

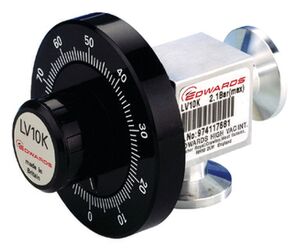

Referenzleck mit Absperrventil - LV10K - NW10, C37102000
Materialnummer:C37102000
430,00 EUR
In Ihren Warenkorb gelegt
Gaseinlassventil
Das Nadelventil LV10K ermöglicht eine Feinsteuerung der Gasentnahme in eine Vakuumkammer oder eine geregelte
Leckage zur Steuerung des Drucks in einem Vakuumsystem und eignet sich für die Gasbeaufschlagung bis zu 10- 5 mbar / 8 x 10-6 Torr.
Features and Benefits
- Einfaches manuelles Nadelventil.
General Product Information
| Empfohlener Druckbereich Max | 2.000 × 10⁵ |
| Ansaugflansch / Einlass | DN 10 ISO-KF (NW10) |
| Gewicht | 0.138 |
| Ventilbetätigungsmethode | Manuell |
| Auslassflansch / Auslass | DN 10 ISO-KF (NW10) |
| Leckrate | 1.000 × 10⁻⁸ |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Orientierung im Stand auf dem Boden zu beschreiben. Insbesondere für Ventile empfehlen wir, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
Operation Conditions - Limitations
| Einlassdruck absolut maximal kontinuierlich | 2.000 × 10⁵ |
Performance Data
| Leckrate über Ventilsitz | 1.000 × 10⁻⁸ |
| Druckdifferenz Max | 100000.00 |
Material of Construction
| Material Gehäuse | Aluminium |
| Material Abkürzung | Al |
| Material Nadel | Martensitischer Edelstahl EN56AM |
| Produktname | Artikelnummer | Preis | Zum Warenkorb hinzufügen |
|---|---|---|---|
| Spannring - Edelstahl NW10/16 (rote Flügelmutter), C10512401 | C10512401 | 6,80 EUR | |
| Zentrierring - Edelstahl FKM O-Ring - NW10, C10511395 | C10511395 | 9,00 EUR | |
| Zentrierring - Aluminium Nitril O-Ring - NW10, C10511398 | C10511398 | 5,70 EUR | |
| Zentrierring - Aluminium FKM O-Ring NW10, C10511397 | C10511397 | 9,10 EUR |
| Produktname | Artikelnummer | Preis | Zum Warenkorb hinzufügen |
|---|---|---|---|
| Ersatzteilset Ventilsitz, C37102812 | C37102812 | - |
