TIC - Steuergerät für Messgeräte 6 Drucksensoren RS232, D39701000
Materialnummer:D39701000
2.724,00 EUR
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer |
|---|---|
| D39700000 | |
| D3970000C | |
| D39701000 | |
| D3970100C | |
| D39702000 | |
| D3970200C |

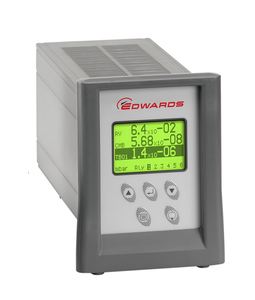

Vakuummessgeräte- Anzeigeelement Produktreihe TIC
Der TIC Instrument Controller bietet eine umfassende Steuerung und Anzeige von bis zu 3 oder 6 kompatiblen Edwards-Messgeräten, je nach Modell. Eine intuitive Benutzeroberfläche, 6 Sollwerte und eine vollständige Windows-Software für die Steuerung und Datenprotokollierung.
Features and Benefits
- Automatische Erkennung und Steuerung von aktiven Messinstrumenten.
- Sechs vom Benutzer konfigurierbare Relais-Sollwerte
- Anzeige des Relaisstatus
- Ein 0-10 V gepufferter Analogausgang für jeden Messgerätekanal
- Direkte Druckanzeige der gängigen Gase (N2, He, Ar, CO2, Kr und Ne) ohne Umrechnungsfaktoren
- Zu den vom Benutzer konfigurierbaren Anzeigeoptionen gehören: Option zur gleichzeitigen Anzeige von einem, drei oder sechs Kanälen; Möglichkeit zur Auswahl der Reihenfolge der Messgeräte beim Durchblättern; das Display weist jedem Messgerät einen vierstelligen alphanumerischen Namen zu jedes Messgerät.
- Anzeigeeinheiten in mbar, Torr, Pa oder Volt
General Product Information
| Gewicht | 1.70 |
| Netz Phase | 1-Ph |
| Netzspannung | 1Ph 90-264V 50/60Hz |
| Länge | 0.247 |
| IP Schutzklasse | IP20 |
| Netzfrequenz |
50 Hz
60 Hz |
| Höhe | 0.129 |
| Breite | 0.106 |
| Messkanäle | 6 Messgeräte |
| Verfürgbare Messgrößen | mbar |
| Zubehör / Lieferumfang | Dieses Produkt enthält nicht das korrekte Netzkabel für den lokalen Stromanschluss. Muss zusätzlich aus der Liste der passenden Zubehörteile ausgewählt werden. |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Ausrichtung im Stand auf dem Boden zu beschreiben. Wir empfehlen stets, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
Environmental Conditions
| Temperatur Umgebung im Betrieb Max | 313.15 |
| Temperatur Umgebung im Betrieb Min | 273.15 |
| Temperatur Umgebung Lagerung Min | 243.15 |
| Temperatur Umgebung Lagerung Max | 343.15 |
Operation Conditions - Limitations
| Einsatzhöhe Max | 3000.00 |
Connectivity - Communication Interface
| Kommunikationsschnittstelle Kunde |
RS232 (seriell)
RS485 (seriell) |
| Anschluss elektrische Kommunikationsschnittstelle | RJ45 (FCC 68) - Buchse |
Performance Data
| Druck Anzeigewert Max | 2.000 × 10⁵ |
