Spezifikationen
| Anschluss elektrische Kommunikationsschnittstelle | Passive Sensor spezifische Kabel |
| Ansaugflansch / Einlass | DN 40 CF (2.75") |
| Druckmessung Max | 10.00 |
| Druckmessung Min | 2.000 × 10⁻⁷ |
IG40 EX - DN 40 CF, D03000310
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer | Druckmessung Max |
|---|---|---|
| D03000300 | 1000.00 | |
| D03000310 | 10.00 |
Druckmessgeräte für indirekte Messung
Vakuummessgeräte mit großem Messbereich sind die beste Wahl, wenn der Druck über einen weiten Bereich gemessen werden muss und eine hohe Genauigkeit über den gesamten Bereich erforderlich ist. Zuverlässige Vakuummessgeräte sind unerlässlich, um die Genauigkeit und Kontrolle Ihres Systems zu gewährleisten. Unsere Lösungen für die Vakuummessung umfassen das Kaltkathoden-Kombinationsmessgerät der Serie WRG, das Kaltkathodenmessgerät der Serie AIM und das Pirani-Messgerät der Serie APG.

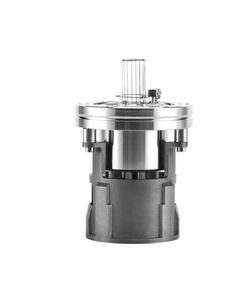

IG40 Heißkathoden-Vakuummessgerät
Durch den Einsatz der Heißkathoden-Ionisationstechnologie verfügen sowohl die Bayard-Alpert- als auch die Extractor-Messgeräte über hochgenaue, individuell kalibrierte Messsysteme und austauschbare Kathoden. Das Bayard-Alpert-Messsystem hat einen Messbereich von 10-2 bis 2 x 10-11 mbar (1,5 x 10-11 Torr) mit eingeschweißtem Schutzschild. Das Extractor-Sensorsystem hat einen Messbereich von 10-4 bis 2 x 10-12 mbar (1,5 x 10-12 Torr), bei gleichzeitiger deutlicher Reduzierung der Röntgen- und Ionendesorptionseffekte.
Generelle Produktinformationen
| Ansaugflansch / Einlass | DN 40 CF (2.75") |
| Länge | 0.069 |
| Netzfrequenz | Gleichspannung |
| Höhe | 0.136 |
| Breite | 0.069 |
| Stromanschluss Elektrisch | Passive Messgeräte spezifische Kabel |
| Empfohlene Kontroll- Anzeigeeinheit | PGC201 - Passive Druckmessgerät Steuerung/Anzeige Pirani |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Ausrichtung im Stand auf dem Boden zu beschreiben. Wir empfehlen stets, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
Umgebungsbedingungen
| Temperatur Umgebung im Betrieb Min | 293.15 |
| Temperatur Umgebung Lagerung Min | 293.15 |
| Temperatur Umgebung Lagerung Max | 353.15 |
Klassifizierung
| Klassifikation Produkt Druckbereich |
Ultrahochvakuum - 1*10-7 - 1*10-11
mbar
Hochvakuum - 1*10-3 - 1*10-7 mbar |
| Klassifikation Messprinzip | Passive Heißkathoden-Ionisations Messgerät (Extraktor) |
Leistungsdaten
| Messunsicherheit | ±3x10^-13 mbar ±2% |
| Druckmessung Max | 10.00 |
| Druckmessung Min | 2.000 × 10⁻⁷ |
Betriebsbedingungen – Einschränkungen
| Temperatur Ausheizen Max | 673.15 |
Konnektivität – Kommunikationsschnittstelle
| Anschluss elektrische Kommunikationsschnittstelle | Passive Sensor spezifische Kabel |
- D1G1091100-A00_A_APG200_-_XM-DN16CF_CUSTOMR_REF.stp - English - Drawings
- D0300030001EN - Instructions.pdf - English - Instructions
- D02994880 - Instructions.pdf - English - Instructions
- 3601-0307-01-Passive-Gauges.pdf - English - Technical Data
- D0300030001FR - Instructions.pdf - French - Instructions
- 3601-0307-03-Passive-Gauges.pdf - French - Technical Data
- D0300030001DE - Instructions.pdf - German - Instructions
- D0300030001IT - Instructions.pdf - Italian - Instructions
- D0300030001JP - Instructions.pdf - Japanese - Instructions
- D0300030001KR - Instructions.pdf - Korean - Instructions
- D0300030001ZH - Instructions.pdf - Simplified Chinese - Instructions
- D0300030001ES - Instructions.pdf - Spanish (European) - Instructions
