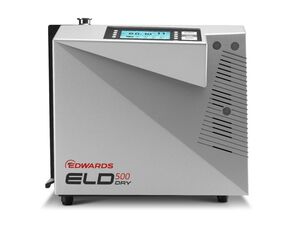

ELD500 DRY - Helium-Lecksucher, 200-240V 50/60Hz EU, D13520903
Materialnummer:D13520903
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer |
|---|---|
| D13520903 | |
| D13520904 | |
| D13520906 |
ELD Leckdetektor
Der Präzisions-Lecksucher ELD500 wurde für die schnelle und genaue Lecksuche in einer Vielzahl von Anwendungen entwickelt, ist vollständig mobil und verfügt über eine einfach zu bedienende Schnittstelle. Mit niedrigem Energieverbrauch, verlängerter Garantie und einer noch langlebigeren Ionenquelle garantiert der Edwards ELD500 Lecksucher außergewöhnlich niedrige Betriebskosten ohne Kompromisse bei der Leistung.
Erhältlich in drei Varianten: ELD500, ELD500 FLEX und ELD500 DRY, Edwards ELD500 Lecksuchgerät ist vielseitig. Alle Modelle sind mit einer robusten Turbomolekularpumpe ausgestattet, die für den harten Einsatz bei der mobilen Lecksuche optimiert ist und sich für alle Anwendungen eignet.
ELD500 DRY
Die Version ELD500 DRY verwendet eine kleine Membranvorpumpe. Dies ist die bevorzugte Wahl, wenn der ELD500 in sehr sauberen Prozessen eingesetzt wird, bei denen eine Kontamination vermieden werden muss.
Features and Benefits
- Flexible Fernsteuerungsoptionen - Farb-Touchscreen-Steuerung mit lokaler grafischer Anzeige und akustischer Leckerkennung. Drahtlose Modelle ermöglichen die gleichzeitige Steuerung von bis zu 10 Lecksuchern.
- Mobile Lösung - Geringes Gewicht und integrierte Tragegriffe ermöglichen die Montage auf der Werkbank oder auf einem Wagen.
- Hohe Empfindlichkeit - Messung von Lecks für Helium von < 5x10-12 mbar ls-1 im Vakuummodus und < 7x10-9 mbar ls-1 im Schnüffelmodus.
- Individuell anpassbar für jede Anwendung - ELD500 Version mit integrierter ölgedichteter Drehschieberpumpe - ELD500 DRY Version mit integrierter heliumoptimierter Membranpumpe - ELD500 FLEX Version ohne Vorpumpe
- Teilstrom-Kit - Ermöglicht ein effektives Abpumpen großer potenziell kontaminierter Flüsse, kompatibel mit ELD500 und FLEX-Varianten.
- Genaue Lokalisierung von Lecks - Die Standard-Schnüffelleitung ermöglicht den Betrieb bis zu 4 m vom ELD500 entfernt. Längere Schnüffelleitungen von bis zu 50 m können mit der Sniffer Extender Schnittstelle verwendet werden.
- Langzeitstabilität - Garantiert durch das klassenführende 180°-Massenspektrometer.
Generelle Produktinformationen
| Ansaugflansch / Einlass | DN 25 ISO-KF (NW25) |
| Gewicht | 35.50 |
| Netz Phase | 1-Ph |
| Netzspannung | 1Ph 200-240V AC 50Hz/60Hz |
| Länge | 0.495 |
| IP Schutzklasse | IP40 |
| Netzfrequenz |
50 Hz
60 Hz |
| Höhe | 0.456 |
| Breite | 0.495 |
| Stromanschluss Elektrisch | IEC EN60320 C14 - Buchse (für C13 Stecker an Kabel) |
| Kühlmethode | Luftkühlung (Zwangskühlung - Ventilator) |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Ausrichtung im Stand auf dem Boden zu beschreiben. Wir empfehlen stets, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
Klassifizierung
| Klassifikation Hoch Mittel Grob-Vakuumpumpe | Hochvakuumpumpe |
| Klassifikation Region | EU |
Umgebungsbedingungen
| Temperatur Umgebung im Betrieb Max | 313.15 |
| Temperatur Umgebung im Betrieb Min | 283.15 |
| Temperatur Umgebung Lagerung Min | 263.15 |
| Temperatur Umgebung Lagerung Max | 333.15 |
Betriebsbedingungen – Einschränkungen
| Einlassdruck absolut maximal kontinuierlich | 1500.00 |
| Einsatzhöhe Max | 2000.00 |
Leistungsdaten
| Saugvermögen Helium im Fein-Modus | 3.100 × 10⁻³ |
| Hochlaufzeit | 120.00 |
| Aufwärmzeit | 120.00 |
| Niedrigste nachweisbare Leckrate für Helium (Vakuum | Schnüffler) | 3.000 × 10⁻¹² |
