Spezifikationen
| Ansaugflansch / Einlass | DN 25 ISO-KF (NW25) |
| Auslassflansch / Auslass | Schlauchtülle 15 mm 3/4" BSPP (oder G 3/4") Innengewinde |
| Kühlmethode | Luftkühlung (Zwangskühlung - Ventilator) |
| Enddruck | 3.00 |
| Netzspannung | 1Ph 115/230V 50/60Hz |

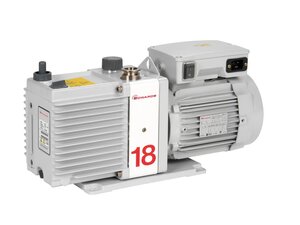

E1M18 - Einstufige Drehschieberpumpe, 1Ph 115/230V 50/60Hz,
Materialnummer:A34317984
In Ihren Warenkorb gelegt
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer | Merkmal Variante |
|---|---|---|
| A34310905 | - | |
| A34310925 | - | |
| A34315904 | - | |
| A34317984 | - | |
| A34325984 | FX - (PFPE vorbereitet) |
Öl-Drehschieberpumpe einstufig
Drehschieberpumpen gelten als nasse Verdrängerpumpen, wobei der Begriff "nass" bedeutet, dass die gepumpten Gase mit Öl in Berührung kommen. Das wesentliche Merkmal der ölgedichteten Drehschieberpumpen (OSRV) ist die Verwendung von Öl als Dichtungs- und Kühlmittel.
Einstufige Drehschieber-Vakuumpumpen arbeiten mit einer einstufigen Verdichtung, die ein hohes grobes Saugvermögen in Verbindung mit einem ausreichenden Enddruck bietet. Sie werden häufig in der Industrie und in der Lebensmittelindustrie eingesetzt.
E1M Einstufige Drehschieberpumpen
Kleine ölgedichtete E1M-Drehschieberpumpen sind robuste Produkte, die seit vielen Jahren auf den Industriemärkten eingesetzt werden. Die E1M wird immer noch häufig dort eingesetzt, wo unsere Kunden Robustheit und Einfachheit der besten Leistung ihrer Klasse vorziehen.
Features and Benefits
- Hochwertige Öle - mit Additiven zur Verlängerung der Lebensdauer ohne Beeinträchtigung des Dampfdrucks.
General Product Information
| Ansaugflansch / Einlass | DN 25 ISO-KF (NW25) |
| Gewicht | 38.00 |
| Auslassflansch / Auslass |
Schlauchtülle 15 mm
3/4" BSPP (oder G 3/4") Innengewinde |
| Netz Phase | 1-Ph |
| Netzspannung | 1Ph 115/230V 50/60Hz |
| Länge | 0.532 |
| IP Schutzklasse | IP44 |
| Netzfrequenz |
50 Hz
60 Hz |
| Höhe | 0.271 |
| Breite | 0.180 |
| Stromanschluss | IEC EN60320 C20 - Buchse (für C19 Stecker an Kabel) |
| Geräuschpegel | 57.00 db(A) |
| Kühlmethode | Luftkühlung (Zwangskühlung - Ventilator) |
| Verbindungs-Einlass/Auslass-Flansch | DN 25 ISO-KF (NW25) / Schlauchtülle 15 mm |
| Zubehör / Lieferumfang | Dieses Produkt enthält nicht das korrekte lokale Netzkabel. Es muss zusätzlich aus der Liste der geeigneten Zubehörteile ausgewählt werden oder einige Varianten müssen direkt fest verdrahtet werden. |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Ausrichtung im Stand auf dem Boden zu beschreiben. Wir empfehlen stets, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
| Certification Motor |
UL
CSA |
Performance Data
| Nennleistung gesamt @60Hz | 950.00 |
| Nennleistung gesamt @50Hz | 750.00 |
| Saugvermögen Luft Stickstoff bei 60Hz | 5.667 × 10⁻³ |
| Saugvermögen Luft Stickstoff bei 50Hz | 4.722 × 10⁻³ |
| Druck Wasserdampfverträglichkeit Max | 5000.00 |
| Nenndrehzahl 50Hz | 24.00 |
| Wasserdampfverträglichkeit | 1.806 × 10⁻⁴ |
| Nennsaugvermögen 50Hz | 5.694 × 10⁻³ |
| Enddruck mit offenem Gasballast | 65.00 |
| Enddruck | 3.00 |
| Nenndrehzahl 60Hz | 28.67 |
| Nennsaugvermögen 60Hz | 6.944 × 10⁻³ |
| Leistungsaufnahme bei Enddruck | 650.00 |
Environmental Conditions
| Temperatur Umgebung im Betrieb Max | 313.15 |
| Temperatur Umgebung im Betrieb Min | 286.15 |
| Temperatur Umgebung Lagerung Min | 243.15 |
| Temperatur Umgebung Lagerung Max | 343.15 |
Classification
| Klassifikation Produkt Druckbereich | Grobvakuum 1000 mbar - 1 mbar |
| Klassifikation Hoch Mittel Grob-Vakuumpumpe | Grobvakuumpumpe |
| Klassifikation trockene oder nasse Pumpe | flüssigkeitsgedichtete |
| Klassifikation Vakuumpumpen-Technologie | Öl-Drehschieberpumpe einstufig |
Operation Conditions - Limitations
| Einsatzhöhe Max | 2000.00 |
| Minimale Ölmenge | 9.000 × 10⁻⁴ |
| Maximale Ölmenge | 1.400 × 10⁻³ |
| Maximaler absoluter Gegendruck | 1.500 × 10⁵ |
Material of Construction
| Materialien die dem Vakuum ausgesetzt sind | Hochwertiges Gusseisen, Aluminiumguss, Fluorkohlenstoff-Elastomer, Nitril, Silikon, chemisch beständige Polymere, Nickel, Edelstahl |
| Rotormaterial | Hochwertiges Gusseisen |
| Statormaterial | Hochwertiges Gusseisen |
Lubricants
| Standard Schmiermittel | ULTRAGRADE™ Performance 19 |
