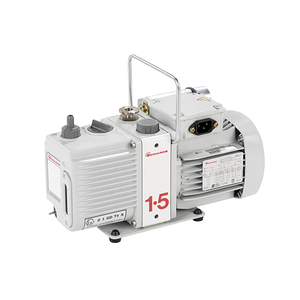

E2M1.5 Two Stage RVP

Spezifikationen

Ansaugflansch / Einlass DN 10 ISO-KF (NW10)
Auslassflansch / Auslass 11 mm Düse/Stutzen 3/4" BSPP (oder G 3/4") Innengewinde
Kühlmethode Luftkühlung (Zwangskühlung - Ventilator)
Enddruck 0.300
Netzspannung 1Ph 100-120V 50/60Hz

E2M1.5 - Zweistufige Drehschieberpumpe, 1Ph 100-120V 50/60Hz

Materialnummer:A37104902

0 Online verfügbar

Klicken Sie für Verfügbarkeit Typische Lieferzeit 3 Woche(n)

Varianten

Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt

Produktname Materialnummer
E2M1.5 - 100-115V 1Ph 50Hz 100-120V 1Ph 60Hz (Zwischenstufe - IEC 60320 C13 Anschlussstecker - Ultragrade Performance 15)
A37104902
E2M1.5 - 200-230V 1Ph 50Hz 200-240V 1Ph 60Hz (Zwischenstufe - IEC 60320 C13 Anschlussstecker - Ultragrade Performance 15)
A37104919
E2M1.5 - 100-120V 50/60Hz 1Ph (IEC60320 Anschlussstecker C13 - Ultragrade Performance 15)
A37132902
E2M1.5 - 200-230V 50/60Hz 1Ph (IEC60320 Anschlussstecker C13 - Ultragrade Performance 15)
A37132919
Produktdetails

Öl-Drehschieberpumpe zweistufig

Drehschieberpumpen gelten als nasse Verdrängerpumpen, wobei der Begriff "nass" bedeutet, dass die gepumpten Gase mit Öl in Berührung kommen. Das wesentliche Merkmal der ölgedichteten Drehschieberpumpen (OSRV) ist die Verwendung von Öl als Dichtungs- und Kühlmittel.



Zweistufige Drehschieber-Vakuumpumpen verwenden eine zweistufige Verdichtung, die ein hohes Saugvermögen bei niedrigem Enddruck bietet. Sie sind in der industriellen, chemischen, pharmazeutischen und Lebensmittelindustrie weit verbreitet.

E2M Zweistufige Drehschieberpumpen

Die Pumpen der E2M-Serie sind robuste, mechanisch ölgedichtete Pumpen mit einem Leistungsbereich von 0,7 bis 275 m3/h (30 bis 206 CFM). Sie sind kompakt und leise und zeichnen sich durch fortschrittliche Schmierkreisläufe, hohe Zuverlässigkeit und Zubehör für spezielle Anwendungsanforderungen aus.



E2M-Produkte werden in zwei großen Anwendungsbereichen eingesetzt. In wissenschaftlichen und Laboranwendungen sind die E2M0.7-2.5 und die E2M18/28 die idealen Partner für Ihre Turbomolekularpumpe.

In industriellen Anwendungen bieten die E2M18/28, E2M40/80 und E2M175/275 sehr robuste Lösungen für anspruchsvolle Applikationen.

Features and Benefits

  • Hochwertige Öle - mit Additiven, die die Lebensdauer verlängern und den Dampfdruck nicht beeinträchtigen.
  • Großes Toleranz gegenüber großen Mengen an Wasserdampf - Gasballastventil.
  • Keine bauseitige Verdrahtung - integrierter IEC-Anschluss.
  • Sichtprüfung des Ölstands und des Ölzustands - mit O-Ring abgedichtetes Schauglas.
  • Niedrige Oberflächentemperatur - aktive Luftkühlung.
  • Motoren mit weitem Spannungsbereich - alle wichtigen Länder werden mit wenigen Varianten abgedeckt.

Spezifikationen

Generelle Produktinformationen

Ansaugflansch / Einlass DN 10 ISO-KF (NW10)
Gewicht 10.00
Auslassflansch / Auslass 11 mm Düse/Stutzen
3/4" BSPP (oder G 3/4") Innengewinde
Netz Phase 1-Ph
Netzspannung 1Ph 100-120V 50/60Hz
Länge 0.323
IP Schutzklasse IP44
Netzfrequenz 50 Hz
60 Hz
Höhe 0.178
Breite 0.142
Stromanschluss Elektrisch IEC EN60320 C14 - Buchse (für C13 Stecker an Kabel)
Geräuschpegel 55.00 db(A)
Kühlmethode Luftkühlung (Zwangskühlung - Ventilator)
Motor Effizienzklasse IE2
Verbindungs-Einlass/Auslass-Flansch DN 10 ISO-KF (NW10) / 11 mm Düse/Stutzen
Zubehör / Lieferumfang Dieses Produkt enthält nicht das erforderliche Netzkabel für jede spezifische Region. Dieses Kabel muss zusätzlich aus der Liste der geeigneten Zubehörteile ausgewählt werden. Einige Varianten dieses E2M1.5 müssen direkt fest verdrahtet werden. Überprüfen Sie das Gasballast- und Filterzubehör, um Ihr Produkt unter allen Anwendungsbedingungen zuverlässig zu betreiben.
Abmessungsbemerkungen Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Ausrichtung im Stand auf dem Boden zu beschreiben. Wir empfehlen stets, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen.
Zertifizierung Motor UL (61010-1 3rd Edition)
CSA (C22.2 No.61010-1-12)

Leistungsdaten

Nennleistung gesamt @60Hz 160.00
Nennleistung gesamt @50Hz 160.00
Saugvermögen Luft Stickstoff bei 60Hz 5.556 × 10⁻⁴
Saugvermögen Luft Stickstoff bei 50Hz 4.444 × 10⁻⁴
Druck Wasserdampfverträglichkeit Max 1500.00
Nenndrehzahl 50Hz 46.67
Wasserdampfverträglichkeit 4.444 × 10⁻⁶
Nennsaugvermögen 50Hz 5.000 × 10⁻⁴
Enddruck mit offenem Gasballast 2.50
Enddruck 0.300
Nenndrehzahl 60Hz 56.67
Nennsaugvermögen 60Hz 6.111 × 10⁻⁴

Betriebsbedingungen – Einschränkungen

Einsatzhöhe Max 2000.00
Minimale Ölmenge 2.000 × 10⁻⁴
Maximale Ölmenge 2.800 × 10⁻⁴
Maximaler absoluter Gegendruck 1.500 × 10⁵

Umgebungsbedingungen

Temperatur Umgebung im Betrieb Max 313.15
Temperatur Umgebung im Betrieb Min 285.15
Temperatur Umgebung Lagerung Min 243.15
Temperatur Umgebung Lagerung Max 343.15

Klassifizierung

Klassifikation Produkt Druckbereich Mittleres Vakuum - 1 mbar - 1*10-3 mbar
Grobvakuum 1000 mbar - 1 mbar
Klassifikation Hoch Mittel Grob-Vakuumpumpe Mittlerer Vakuumpumpe
Grobvakuumpumpe
Klassifikation trockene oder nasse Pumpe flüssigkeitsgedichtete
Klassifikation Vakuumpumpen-Technologie Öl-Drehschieberpumpe zweistufig

Schmiermittel

Standard Schmiermittel EDWARDS 45
Optionales Schmiermittel EDWARDS 45

Material der Konstruktion

Materialien die dem Vakuum ausgesetzt sind Hochwertiges Gusseisen, gegossenes Aluminium, Fluorkohlenstoff-Elastomer, Nitril, Silikon, chemisch resistente Polymere, Nickel, Edelstahl
Material Rotor Hochwertiges Gusseisen
Material Stator Hochwertiges Gusseisen
Unterlagen
Zubehör
Produktname Artikelnummer Preis In den Warenkorb
EBV Gasballast-Regelventil – EBV20 220–240V 1-Ph 50/60Hz, A50006930 A50006930 504,00  EUR
EBV Gasballast-Regelventil – EBV20 110V 1-Ph 50/60 Hz, A50006984 A50006984 504,00  EUR
Ölwechselanhänger Pk10, A20003017 A20003017 78,70  EUR
RV + Ölrücklaufsatz EM/EMF, A50419000 A50419000 115,00  EUR
Auspufffilter / Ölnebelabscheider – EMF3 NW10, A46220000 A46220000 240,00  EUR
Netzkabel – 2 m China GB2099 (Typ I) – C13, gerader Stecker (hauptsächlich nXDS, E2M0.7/1.5, RV, T-Station ...), A50509001 A50509001 19,70  EUR
Schwingungsdämpfer – Pk4 (E2M1.5), A24801407 A24801407 73,10  EUR
Zentrierring - Edelstahl Nitril O-Ring - NW10, C10511396 C10511396 7,20  EUR
O-Ring - Pk 5 FKM NW10, H02124032 H02124032 21,70  EUR
Cable Power Mains - 2m EU CEE 7/7 (Schuko type F) - C13 10A straight plug (mainly nXDS, mXDS, E2M0.7/1.5, RV, T-Station ...), A50506000 A50506000 19,70  EUR
Einlassfalle geringes Volumen – Kapazität 0,1 l, Gewicht 0,3 kg, A44105000 A44105000 175,00  EUR
Einlass-Chemikalienabscheider – ITC20K Kohle, 0,4 kg, Gewicht 3,5 kg, A44410000 A44410000 1.185,00  EUR
Einlass-Staubfilter – ITF20K (3,4) kg, A44215000 A44215000 895,00  EUR
Cable Power Mains - 2m USA/Japan (100-120V) NEMA 5-15P (type B) - C13 10A straight plug (mainly nXDS, mXDS, E2M0.7/1.5, RV, T-Station ...), A50507000 A50507000 19,70  EUR
Gasballast-Adapter – für EBV20 (kein Durchflussbegrenzer RV, XDS), A50502000 A50502000 56,70  EUR
Cable Power Mains - 2m UK BS1363 (type G) - C13 10A straight plug (mainly nXDS, mXDS, E2M0.7/1.5, RV, T-Station ...), A50505000 A50505000 19,70  EUR
Einlassfalle – ITO20K Kapazität 1,84 l, Gewicht 3,2 kg, A44110000 A44110000 757,00  EUR
Cable Power Mains - 2m open wires - C13 straight plug (mainly nXDS, mXDS, E2M0.7/1.5, RV, T-Station ...), A50508000 A50508000 19,70  EUR
Erweiterter Ablassstopfen Drehschieberpumpen, A50503000 A50503000 65,40  EUR
Anschlussstück NW10x3/8 BSP N6B 50% B, A25908064 A25908064 14,50  EUR
Einlassadapter – NW25 auf G 3/8" (E2M1.5), C10501608 C10501608 179,00  EUR
Einlassfilter Trockenmittelabscheider ITD20K, A44510000 A44510000 1.215,00  EUR
APG200 - XLC - NW16, Pirani Messgerät, D1G2011100 D1G2011100 425,00  EUR
APG200 - XLC - NW25, Pirani Messgerät, D1G2021100 D1G2021100 434,00  EUR
APG200 - XM - NW16, Pirani Messgerät, D1G1011100 D1G1011100 368,00  EUR
Vorleitungsabscheider – FL20K (1 kg), A13305000 A13305000 331,00  EUR
Ersatzteile
Produktname Artikelnummer Preis In den Warenkorb
Ölfilterbaugruppe Edelstahl für E2M1.5, A22305047 A22305047 53,80  EUR
Bausatz E2M0.7/1.5 Pumpen -30.000 Betriebsstunden, KIT001393 KIT001393 432,00  EUR
Bausatz E2M0.7/1.5 Pumpen - 3000 Std. Betrieb, KIT001391 KIT001391 32,90  EUR
Bausatz E2M0.7/1.5 Pumpen -15.000 Betriebsstunden, KIT001392 KIT001392 205,00  EUR
Einlassfilter-Baugruppe für E2M1.5, A22305045 A22305045 44,90  EUR
Vorschaltgerät Filter E2M1.5, A25907202 A25907202 25,70  EUR
Ultragrade Performance 15 - Vakuumpumpenöl, 1 x 1 l, H11026015 H11026015 48,70  EUR
Ultragrade Performance 15 - Vakuumpumpenöl, 4 x 4 l, H11026011 H11026011 408,00  EUR
Ultragrade Performance 15 - Vakuumpumpenöl, 1 x 4 l, H11026013 H11026013 142,00  EUR
Ersatzteilset Klinge E2M0.7/1.5, A37101132 A37101132 248,00  EUR
Ersatzteilset C&O E2M0.7/1.5, A37101131 A37101131 134,00  EUR
Motorbausatz E2M1.0/1.5 220/240V, A07105056 A07105056 1.141,00  EUR
Motorbausatz E2M1.0/1.5 110/120V, A07105057 A07105057 1.172,00  EUR
Motorbausatz E2M1.5 115V HP, A07199060 A07199060 1.068,00  EUR
220-240V Kappe Aufrüstsatz E2M0.7/1/, A50584809 A50584809 254,00  EUR
Motorbausatz E2M 1/1,5 100V, A07105061 A07105061 -
110-120V Kappe Aufrüstsatz E2M0.7/1/1.5, A50584808 A50584808 235,00  EUR
Ersatzteilset Einlassadapter, A37101028 A37101028 531,00  EUR
Motorbausatz E2M1/1,5 200-230 IEC, A07105062 A07105062 -
Motorbausatz E2M1/1,5 200V IEC, A07105060 A07105060 -
