Spezifikationen
| Ansaugflansch / Einlass | DN 25 ISO-KF (NW25) |
| Auslassflansch / Auslass | 15 mm Düse/Stutzen 3/4" BSPP (oder G 3/4") Innengewinde |
| Kühlmethode | Luftkühlung (Zwangskühlung - Ventilator) |
| Enddruck | 0.100 |
| Netzspannung | 1Ph 100/200V 50/60Hz |

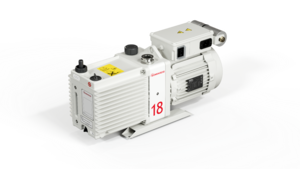

E2M18 - Zweistufige Drehschieberpumpe, 1Ph 100/200V 50/60Hz
Materialnummer:A36317984
In Ihren Warenkorb gelegt
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer | Ansaugflansch / Einlass | Gewicht | Auslassflansch / Auslass | Netz Phase | Netzspannung | Länge | IP Schutzklasse | Netzfrequenz | Höhe | Breite | Stromanschluss Elektrisch | Geräuschpegel | Kühlmethode | Verbindungs-Einlass/Auslass-Flansch | Zubehör / Lieferumfang | Abmessungsbemerkungen | Zertifizierung Motor | Nennleistung gesamt @60Hz | Nennleistung gesamt @50Hz | Saugvermögen Luft Stickstoff bei 60Hz | Saugvermögen Luft Stickstoff bei 50Hz | Druck Wasserdampfverträglichkeit Max | Nenndrehzahl 50Hz | Wasserdampfverträglichkeit | Nennsaugvermögen 50Hz | Enddruck mit offenem Gasballast | Enddruck | Nenndrehzahl 60Hz | Nennsaugvermögen 60Hz | Leistungsaufnahme bei Enddruck | Temperatur Umgebung im Betrieb Max | Temperatur Umgebung im Betrieb Min | Temperatur Umgebung Lagerung Min | Temperatur Umgebung Lagerung Max | Klassifikation Produkt Druckbereich | Klassifikation Hoch Mittel Grob-Vakuumpumpe | Klassifikation trockene oder nasse Pumpe | Klassifikation Vakuumpumpen-Technologie | Standard Schmiermittel | Einsatzhöhe Max | Minimale Ölmenge | Maximale Ölmenge | Maximaler absoluter Gegendruck | Variante Öltype | Materialien die dem Vakuum ausgesetzt sind | Material Rotor | Material Stator |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A36310905 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | Standardpumpe zur Verwendung mit Ultragrade-Öl | - | - | - | |
| A36310925 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | Standardpumpe zur Verwendung mit Ultragrade-Öl | - | - | - | |
| A36315903 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| A36315904 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| A36315981E | DN 25 ISO-KF (NW25) | 39.00 | 15 mm Düse/Stutzen 3/4" BSPP (oder G 3/4") Innengewinde | 1-Ph | 1Ph 115/230V 60Hz | 0.578 | IP55 | 60 Hz | 0.262 | 0.172 | Festverdrahtung (im Schaltkasten der Pumpe) | 57.00 db(A) | Luftkühlung (Zwangskühlung - Ventilator) | DN 25 ISO-KF (NW25) / 15 mm Düse/Stutzen | Dieses Produkt enthält nicht das erforderliche Netzkabel für jede spezifische Region. Dieses Kabel muss zusätzlich aus der Liste der geeigneten Zubehörteile ausgewählt werden. Einige Varianten dieses E2M18 müssen direkt fest verdrahtet werden. Überprüfen Sie das Gasballast- und Filterzubehör, um Ihr Produkt unter allen Anwendungsbedingungen zuverlässig zu betreiben. | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Ausrichtung im Stand auf dem Boden zu beschreiben. Wir empfehlen stets, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. | UL (61010-1 3rd Edition) CSA (C22.2 No.61010-1-12) | 750.00 | 550.00 | 5.667 × 10⁻³ | 4.722 × 10⁻³ | 2000.00 | 24.00 | 8.300 × 10⁻⁵ | 5.694 × 10⁻³ | 15.00 | 0.100 | 28.67 | 6.944 × 10⁻³ | 750.00 | 313.15 | 286.15 | 243.15 | 343.15 | Mittleres Vakuum - 1 mbar - 1*10-3 mbar Grobvakuum 1000 mbar - 1 mbar | Mittlerer Vakuumpumpe Grobvakuumpumpe | flüssigkeitsgedichtete | Öl-Drehschieberpumpe zweistufig | ULTRAGRADE™ Performance 19 | 2000.00 | 9.000 × 10⁻⁴ | 1.400 × 10⁻³ | 1.500 × 10⁵ | - | Hochwertiges Gusseisen, Gussaluminium, Fluorkohlenstoff-Elastomer, Nitril, Silikon, chemisch beständige Polymere, Nickel, Edelstahl | Hochwertiges Gusseisen | Hochwertiges Gusseisen | |
| A36317984 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| A36321905 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | FX FX - (PFPE vorbereitet) | - | - | - | |
| A36321925 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | FX FX - (PFPE vorbereitet) | - | - | - | |
| A36325904 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | FX FX - (PFPE vorbereitet) | - | - | - | |
| A36325984 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | FX FX - (PFPE vorbereitet) | - | - | - |
Öl-Drehschieberpumpe zweistufig
Drehschieberpumpen gelten als nasse Verdrängerpumpen, wobei der Begriff "nass" bedeutet, dass die gepumpten Gase mit Öl in Berührung kommen. Das wesentliche Merkmal der ölgedichteten Drehschieberpumpen (OSRV) ist die Verwendung von Öl als Dichtungs- und Kühlmittel.
Zweistufige Drehschieber-Vakuumpumpen verwenden eine zweistufige Verdichtung, die ein hohes Saugvermögen bei niedrigem Enddruck bietet. Sie sind in der industriellen, chemischen, pharmazeutischen und Lebensmittelindustrie weit verbreitet.
E2M Zweistufige Drehschieberpumpen
Die Pumpen der E2M-Serie sind robuste, mechanisch ölgedichtete Pumpen mit einem Leistungsbereich von 0,7 bis 275 m3/h (30 bis 206 CFM). Sie sind kompakt und leise und zeichnen sich durch fortschrittliche Schmierkreisläufe, hohe Zuverlässigkeit und Zubehör für spezielle Anwendungsanforderungen aus.
E2M-Produkte werden in zwei großen Anwendungsbereichen eingesetzt. In wissenschaftlichen und Laboranwendungen sind die E2M0.7-2.5 und die E2M18/28 die idealen Partner für Ihre Turbomolekularpumpe.
In industriellen Anwendungen bieten die E2M18/28, E2M40/80 und E2M175/275 sehr robuste Lösungen für anspruchsvolle Applikationen.
Features and Benefits
- Hochwertige Öle - mit Additiven, die die Lebensdauer verlängern und den Dampfdruck nicht beeinträchtigen.
- Großes Toleranz gegenüber großen Mengen an Wasserdampf - Gasballastventil.
- Keine bauseitige Verdrahtung - integrierter IEC-Anschluss.
- Sichtprüfung des Ölstands und des Ölzustands - mit O-Ring abgedichtetes Schauglas.
- Niedrige Oberflächentemperatur - aktive Luftkühlung.
- Motoren mit weitem Spannungsbereich - alle wichtigen Länder werden mit wenigen Varianten abgedeckt.
Generelle Produktinformationen
| Ansaugflansch / Einlass | DN 25 ISO-KF (NW25) |
| Gewicht | 39.00 |
| Auslassflansch / Auslass |
15 mm Düse/Stutzen
3/4" BSPP (oder G 3/4") Innengewinde |
| Netz Phase | 1-Ph |
| Netzspannung | 1Ph 100/200V 50/60Hz |
| Länge | 0.578 |
| IP Schutzklasse | IP44 |
| Netzfrequenz |
50 Hz
60 Hz |
| Höhe | 0.271 |
| Breite | 0.180 |
| Stromanschluss Elektrisch | IEC EN60320 C14 - Buchse (für C13 Stecker an Kabel) |
| Geräuschpegel | 57.00 db(A) |
| Kühlmethode | Luftkühlung (Zwangskühlung - Ventilator) |
| Motor Effizienzklasse | IE2 |
| Verbindungs-Einlass/Auslass-Flansch | DN 25 ISO-KF (NW25) / 15 mm Düse/Stutzen |
| Zubehör / Lieferumfang | Dieses Produkt enthält nicht das erforderliche Netzkabel für jede spezifische Region. Dieses Kabel muss zusätzlich aus der Liste der geeigneten Zubehörteile ausgewählt werden. Einige Varianten dieses E2M18 müssen direkt fest verdrahtet werden. Überprüfen Sie das Gasballast- und Filterzubehör, um Ihr Produkt unter allen Anwendungsbedingungen zuverlässig zu betreiben. |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Ausrichtung im Stand auf dem Boden zu beschreiben. Wir empfehlen stets, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
| Zertifizierung Motor |
UL (61010-1 3rd Edition)
CSA (C22.2 No.61010-1-12) |
Leistungsdaten
| Nennleistung gesamt @60Hz | 950.00 |
| Nennleistung gesamt @50Hz | 750.00 |
| Saugvermögen Luft Stickstoff bei 60Hz | 5.667 × 10⁻³ |
| Saugvermögen Luft Stickstoff bei 50Hz | 4.722 × 10⁻³ |
| Druck Wasserdampfverträglichkeit Max | 2000.00 |
| Nenndrehzahl 50Hz | 24.00 |
| Wasserdampfverträglichkeit | 8.300 × 10⁻⁵ |
| Nennsaugvermögen 50Hz | 5.694 × 10⁻³ |
| Enddruck mit offenem Gasballast | 1.50 |
| Enddruck | 0.100 |
| Nenndrehzahl 60Hz | 28.67 |
| Nennsaugvermögen 60Hz | 6.944 × 10⁻³ |
| Leistungsaufnahme bei Enddruck | 750.00 |
Umgebungsbedingungen
| Temperatur Umgebung im Betrieb Max | 313.15 |
| Temperatur Umgebung im Betrieb Min | 286.15 |
| Temperatur Umgebung Lagerung Min | 243.15 |
| Temperatur Umgebung Lagerung Max | 343.15 |
Klassifizierung
| Klassifikation Produkt Druckbereich |
Mittleres Vakuum - 1 mbar - 1*10-3 mbar
Grobvakuum 1000 mbar - 1 mbar |
| Klassifikation Hoch Mittel Grob-Vakuumpumpe |
Mittlerer Vakuumpumpe
Grobvakuumpumpe |
| Klassifikation trockene oder nasse Pumpe | flüssigkeitsgedichtete |
| Klassifikation Vakuumpumpen-Technologie | Öl-Drehschieberpumpe zweistufig |
Schmiermittel
| Standard Schmiermittel | EDWARDS 45 |
| Optionales Schmiermittel | EDWARDS 45 |
Betriebsbedingungen – Einschränkungen
| Einsatzhöhe Max | 2000.00 |
| Minimale Ölmenge | 7.500 × 10⁻⁴ |
| Maximale Ölmenge | 1.050 × 10⁻³ |
| Maximaler absoluter Gegendruck | 1.500 × 10⁵ |
Material der Konstruktion
| Materialien die dem Vakuum ausgesetzt sind | Hochwertiges Gusseisen, Gussaluminium, Fluorkohlenstoff-Elastomer, Nitril, Silikon, chemisch beständige Polymere, Nickel, Edelstahl |
| Material Rotor | Hochwertiges Gusseisen |
| Material Stator | Hochwertiges Gusseisen |
