Spezifikationen
| Ansaugflansch / Einlass | DN 25 ISO-KF (NW25) |
| Auslassflansch / Auslass | DN 25 ISO-KF (NW25) |
| Kühlmethode | Luftkühlung (Zwangskühlung - Ventilator) |
| Enddruck | 0.200 |
| Netzspannung | 1Ph 115/230V 50/60Hz |

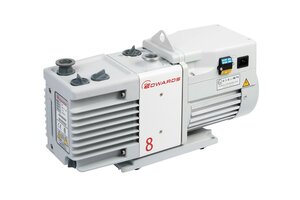

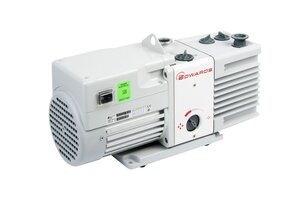

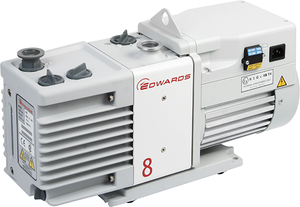

RV8 - Öl Drehschieberpumpe zweistufig, 1Ph 115/230V 50/60Hz USA
Materialnummer:A65401906
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer | Merkmal Variante |
|---|---|---|
| A65401903 | - | |
| A65401904 | - | |
| A65401906 | - | |
| A65401907 | - | |
| A65409903 | FX FX - (PFPE vorbereitet) | |
| A65409904 | FX FX - (PFPE vorbereitet) | |
| A65409906 | FX FX - (PFPE vorbereitet) | |
| A65422905 | - | |
| A65422925 | - | |
| A65429905 | FX FX - (PFPE vorbereitet) | |
| A65429925 | FX FX - (PFPE vorbereitet) |
Öl-Drehschieberpumpe zweistufig
Drehschieberpumpen gelten als nasse Verdrängerpumpen, wobei der Begriff "nass" bedeutet, dass die gepumpten Gase mit Öl in Berührung kommen. Das wesentliche Merkmal der ölgedichteten Drehschieberpumpen (OSRV) ist die Verwendung von Öl als Dichtungs- und Kühlmittel.
Zweistufige Drehschieber-Vakuumpumpen verwenden eine zweistufige Verdichtung, die ein hohes Saugvermögen bei niedrigem Enddruck bietet. Sie sind in der industriellen, chemischen, pharmazeutischen und Lebensmittelindustrie weit verbreitet.
RV Zweistufige Drehschieberpumpen
Die ölgedichteten RV-Pumpen sind seit vielen Jahren der Industriestandard bei Drehschieberpumpen für Laboranwendungen, da sie im Vergleich zu anderen Drehschieberpumpen kostengünstig in Betrieb und Wartung sind.
Mit ihrem einzigartigen Betriebsartenwahlschalter kann eine Pumpe sowohl für Anwendungen mit hohem Durchsatz als auch für Hochvakuumanwendungen verwendet werden; der selbstzentrierende Mechanismus, der keine Dübel erfordert und bei dem jedes Bauteil ausgetauscht werden kann; die hohe Toleranz gegenüber Wasserdamp und das breite Zubehörsortiment machen RV-Pumpen zum besten langfristigen Angebot für Laboranwendungen.
RV-Pumpen sind mit Saugvermögen von 3 bis 12 m3/h erhältlich. Mit 400.000 produzierten Einheiten bieten diese Pumpen eine bewährte Leistung, die den Industriestandard für F&E und wissenschaftliche Pumpenanwendungen setzt.
Features and Benefits
- Hohe Wasserdampfverträglichkeit - hoher Gasballastdurchsatz für eine Wasserdampfpumpleistung von bis zu 220 g/h.
- Hervorragende Partikelbehandlung - Hohe Zuverlässigkeit
- Schnell wirkendes, automatisches Einlassventil für optimalen Rückströmgschutz erlauben sichere Prozesse und Systeme
- Betriebsartenwahlschalter und Gasballast mit zwei Positionen - Konfiguriert, um Ihre Vakuumanforderungen zu erfüllen
- Konzipiert für einfache Wartung - keine ungeplanten Ausfallzeiten
- Leiser Betrieb - Bessere Arbeitsumgebung
General Product Information
| Ansaugflansch / Einlass | DN 25 ISO-KF (NW25) |
| Gewicht | 26.00 |
| Auslassflansch / Auslass | DN 25 ISO-KF (NW25) |
| Netz Phase | 1-Ph |
| Netzspannung | 1Ph 115/230V 50/60Hz |
| Länge | 0.470 |
| IP Schutzklasse | IP44 |
| Netzfrequenz |
50 Hz
60 Hz |
| Höhe | 0.229 |
| Breite | 0.158 |
| Stromanschluss | IEC EN60320 C14 - Buchse (für C13 Stecker an Kabel) |
| Geräuschpegel | 48.00 db(A) |
| Kühlmethode | Luftkühlung (Zwangskühlung - Ventilator) |
| Verbindungs-Einlass/Auslass-Flansch | DN 25 ISO-KF (NW25) / DN 25 ISO-KF (NW25) |
| Zubehör / Lieferumfang | Dieses Produkt enthält nicht das erforderliche Netzkabel für jede spezifische Region. Dieses Kabel muss zusätzlich aus der Liste der geeigneten Zubehörteile ausgewählt werden. Einige Varianten dieses RV8 müssen direkt fest verdrahtet werden. Überprüfen Sie das Gasballast- und Filterzubehör, um Ihr Produkt unter allen Anwendungsbedingungen zuverlässig zu betreiben. |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Ausrichtung im Stand auf dem Boden zu beschreiben. Wir empfehlen stets, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
| Certification Motor |
UL
CSA |
Performance Data
| Nennleistung gesamt @60Hz | 440.00 |
| Nennleistung gesamt @50Hz | 370.00 |
| Saugvermögen Luft Stickstoff bei 60Hz | 2.778 × 10⁻³ |
| Saugvermögen Luft Stickstoff bei 50Hz | 2.361 × 10⁻³ |
| Druck Wasserdampfverträglichkeit Max | 3800.00 |
| Nenndrehzahl 50Hz | 25.00 |
| Wasserdampfverträglichkeit | 6.100 × 10⁻⁵ |
| Nennsaugvermögen 50Hz | 2.694 × 10⁻³ |
| Enddruck mit offenem Gasballast | 3.00 |
| Enddruck | 0.200 |
| Nenndrehzahl 60Hz | 30.00 |
| Nennsaugvermögen 60Hz | 3.250 × 10⁻³ |
Environmental Conditions
| Temperatur Umgebung im Betrieb Max | 313.15 |
| Temperatur Umgebung im Betrieb Min | 285.15 |
| Temperatur Umgebung Lagerung Min | 243.15 |
| Temperatur Umgebung Lagerung Max | 343.15 |
Classification
| Klassifikation Produkt Druckbereich | Mittleres Vakuum - 1 mbar - 1*10-3 mbar |
| Klassifikation Hoch Mittel Grob-Vakuumpumpe | Grobvakuumpumpe |
| Klassifikation trockene oder nasse Pumpe | flüssigkeitsgedichtete |
| Klassifikation Vakuumpumpen-Technologie | Öl-Drehschieberpumpe zweistufig |
| Klassifikation Region | USA |
Lubricants
| Standard Schmiermittel | ULTRAGRADE™ Performance 19 |
Operation Conditions - Limitations
| Einlassdruck absolut maximal kontinuierlich | 50000.00 |
| Einsatzhöhe Max | 2000.00 |
| Minimale Ölmenge | 4.000 × 10⁻⁴ |
| Maximale Ölmenge | 7.500 × 10⁻⁴ |
| Maximaler absoluter Gegendruck | 1.200 × 10⁵ |
Material of Construction
| Materialien die dem Vakuum ausgesetzt sind | Hochwertiges Gusseisen, Aluminiumguss, Fluorkohlenstoff-Elastomer, Nitril, Silikon, chemisch beständige Polymere, Nickel, Edelstahl |
| Rotormaterial | Hochwertiges Gusseisen |
| Statormaterial | Hochwertiges Gusseisen |
