Spezifikationen
| Kühlmethode | Luftkühlung |
| Enddruck | 150.00 |
| Netzspannung | 3Ph 230/400V 50Hz |
| Nennleistung gesamt | 2200.00 |
EDO100 - Trockenlaufende Scrollpumpe, 3Ph 230/400V 50Hz, 2.2 kW
Materialnummer:A50871954
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer | Netzspannung |
|---|---|---|
| A50871954 | 3Ph 230/400V 50Hz | |
| A50871955 | 3Ph 200V 50Hz |
Trocken Scrollpumpen
Trockene Scroll-Vakuumpumpen sind Verdrängerpumpen, die zwei spiralförmige Spiralen, eine feststehende und eine umlaufende, zum Komprimieren von Gasmolekülen verwenden. Es handelt sich um ölfreie, wartungsarme Pumpen, die üblicherweise für saubere Vakuumanwendungen eingesetzt werden.
EDO Scroll-Vakuumpumpen
Die Edwards EDO65-100 Industrie-Vakuumpumpen mit trockenem Scroll sind eine Serie von kompakten trockenen Scroll-Vakuumpumpen mit der neuesten Orbiting-Scroll-Technologie, die zuverlässig, sauber, modular und energieeffizient sind. Das Herzstück der EDO ist ihr Scroll-Mechanismus mit einer doppelten Ansaugstufe, die einen höheren Durchsatz ermöglicht. Die Pumpe hat einen Enddruck von 1 mbar und ist so konzipiert, dass sie im Hochdruckbereich eine konstante Fördermenge liefert.

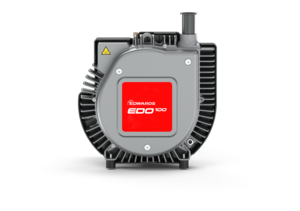

EDO100
EDO-Spiralkolbenpumpen
EDO100 - 230VD 400VY 50Hz 2.2kW
EDO100
Features and Benefits
- Schutz für Ihr Verfahren
- Optimiertes Design führt zu einer verlängerten Lebensdauer
- Einfach und umweltfreundlich
- Einfache Wartung und Instandhaltung
- Vakuumerzeugung über den gesamten Grobvakuumbereich
- Breite Palette an Wartungs- und Servicepaketen
General Product Information
| Gewicht | 53.00 |
| Netz Phase | 3-Ph |
| Netzspannung | 3Ph 230/400V 50Hz |
| Länge | 0.446 |
| IP Schutzklasse | IP54 |
| Netzfrequenz | 50 Hz |
| Höhe | 0.435 |
| Breite | 0.447 |
| Geräuschpegel | 78.00 db(A) |
| Kühlmethode | Luftkühlung |
| Verbindungs-Einlass/Auslass-Flansch | / |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Ausrichtung im Stand auf dem Boden zu beschreiben. Wir empfehlen stets, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
| Certification Motor |
UL
CSA |
Performance Data
| Nennleistung gesamt | 2200.00 |
| Nennleistung gesamt @60Hz | 2200.00 |
| Nennleistung gesamt @50Hz | 2200.00 |
| Wasserdampfverträglichkeit | 1.968 × 10⁻⁴ |
| Enddruck mit offenem Gasballast | 250.00 |
| Enddruck | 150.00 |
| Nenndrehzahl | 50.00 |
| Leistung bei Atmosphärendruck | 1800.00 |
| Leistungsaufnahme bei Enddruck | 2200.00 |
| Saugvermögen Luft Stickstoff (@50Hz oder max @Standardeinstellung) | 0.028 |
| Leistungsaufnahme bei Enddruck mit offenem Gasballast | 1300.00 |
| Stromverbrauch Max | 3100.00 |
Operation Conditions - Limitations
| Einlassdruck absolut maximal kontinuierlich | 1.000 × 10⁵ |
| Einsatzhöhe Max | 1000.00 |
| Maximaler absoluter Gegendruck | 1.150 × 10⁵ |
Environmental Conditions
| Temperatur Umgebung im Betrieb Max | 313.15 |
| Temperatur Umgebung im Betrieb Min | 273.15 |
| Temperatur Umgebung Lagerung Min | 253.15 |
| Temperatur Umgebung Lagerung Max | 323.15 |
Classification
| Klassifikation Produkt Druckbereich | Grobvakuum 1000 mbar - 1 mbar |
| Klassifikation Hoch Mittel Grob-Vakuumpumpe | Grobvakuumpumpe |
| Klassifikation trockene oder nasse Pumpe | Trocken |
| Klassifikation Vakuumpumpen-Technologie | Trockene Scrollpumpe |
Material of Construction
| Material der Konstruktion | Gegossenes Aluminium, PBT glasgefüllt, Nylon glasgefüllt, Polypropylen, Stahl, Edelstahl, PTFE, Fluorelastomer, Nitril |
| Materialien die dem Vakuum ausgesetzt sind | Aluminiumguss, PBT glasgefüllt, Nylon glasgefüllt, Stahl, Edelstahl, PTFE, Fluorelastomer, Nitril |
| Rotormaterial | Aluminium |
| Statormaterial | Aluminium |
