Spezifikationen
| Verbindungs-Einlass/Auslass-Flansch | DN 25 ISO-KF (NW25) / DN 25 ISO-KF (NW25) |
nXDS10i R - Variante ohne Gasballast - Trockenlaufende Scrollpumpe, 1Ph 100-127/200-240V 50/60Hz
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer |
|---|---|
| A73601983 | |
| A73602983 | |
| A73603983 |
Trocken Scrollpumpen
Trockene Scroll-Vakuumpumpen sind Verdrängerpumpen, die zwei spiralförmige Spiralen, eine feststehende und eine umlaufende, zum Komprimieren von Gasmolekülen verwenden. Es handelt sich um ölfreie, wartungsarme Pumpen, die üblicherweise für saubere Vakuumanwendungen eingesetzt werden.
nXDSi Scroll-Vakuumpumpen
Edwards nXDS repräsentiert die neue Art der Erzeugung von trockenem Vakuum.
Die nXDS hat die Scroll-Vakuumtechnologie auf die nächste Stufe gehoben. Verbesserte Leistung, außergewöhnliche Pumpleistung, leiser Betrieb und verlängerte Wartungsintervalle machen nXDS zur ultimativen trockenen Wahl. Die Baureihe deckt Saugvermögen von 6 bis 20 m3/h ab.

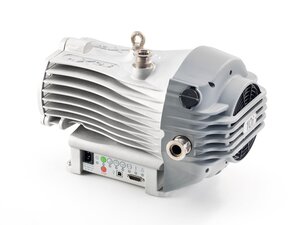

nXDS10i
Die nXDS10i wie auch die nXDS15i sind unsere Schlüsselprodukte, die eine kleine trockene Pumpenlösung für die meisten wissenschaftlichen Anwendungen bieten. Die Standard-Variante eignet sich für eine Vielzahl von Anwendungen; die R-Variante mit ausgeblendetem Gasballast und die C-Variante sind korrosionsbeständig.
nXDS10iR - 100-127/200-240V 1Ph 50/60Hz
Bei der nXDS10iR ist der Gasballast abgedeckt, so dass er nicht versehentlich geöffnet werden kann. Diese Varianten sind für Spezialanwendungen wie Gasrückführung, Edelgasförderung und Rückgewinnung oder andere Anwendungen erhältlich, bei denen die Verdünnung des gepumpten Gases unerwünscht ist oder bei denen die Abdichtung ein wesentlicher Bestandteil zur Minimierung potenzieller Gasverluste ist.
Features and Benefits
- Geräuscharmer Betrieb - Bessere Arbeitsumgebung
- Hermetisch gedichtet für eine schmiermittelfreie Vakuumumgebung - einen kontaminationsfreien Prozess. Kein Öl zu entsorgen oder zu wechseln.
- Geringer Stromverbrauch - Niedrige Betriebskosten
- Intelligente und einfach zu bedienende Steuerung - Flexibilität im Betrieb
- Hervorragende Handhabung von Dämpfen - Breiteres Anwendungsspektrum
- Lange Wartungsintervalle - Maximierte Betriebszeit
Generelle Produktinformationen
| Gewicht | 25.80 |
| Leckrate | 1.000 × 10⁻⁷ |
| Länge | 0.432 |
| Höhe | 0.302 |
| Breite | 0.282 |
| Geräuschpegel | 52.00 db(A) |
| Vibrationslevel Geschwindigkeit (rms) | 4.500 × 10⁻³ m/s |
| Produktzertifizierung |
CE
UL (61010-1 3rd Edition) CSA (C22.2 No.61010-1-12) EAC |
| Verbindungs-Einlass/Auslass-Flansch | DN 25 ISO-KF (NW25) / DN 25 ISO-KF (NW25) |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Ausrichtung im Stand auf dem Boden zu beschreiben. Wir empfehlen stets, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
| Zertifizierung Motor |
UL (61010-1 3rd Edition)
CSA (C22.2 No.61010-1-12) |
Leistungsdaten
| Druck Wasserdampfverträglichkeit Max | 3500.00 |
| Wasserdampfverträglichkeit | 4.028 × 10⁻⁵ |
| Enddruck mit offenem Gasballast | 4.00 |
| Enddruck | 0.700 |
| Nenndrehzahl | 30.00 |
| Leistung bei Atmosphärendruck | 490.00 |
| Leistungsaufnahme bei Enddruck | 280.00 |
| Saugvermögen Luft Stickstoff (@50Hz oder max @Standardeinstellung) | 3.167 × 10⁻³ |
| Leistungsaufnahme bei Enddruck mit offenem Gasballast | 355.00 |
Betriebsbedingungen – Einschränkungen
| Einlassdruck absolut maximal kontinuierlich | 20000.00 |
| Einsatzhöhe Max | 2000.00 |
| Maximaler absoluter Gegendruck | 1.500 × 10⁵ |
Umgebungsbedingungen
| Temperatur Umgebung im Betrieb Max | 313.15 |
| Temperatur Umgebung im Betrieb Min | 278.15 |
| Temperatur Umgebung Lagerung Min | 243.15 |
| Temperatur Umgebung Lagerung Max | 343.15 |
Material der Konstruktion
| Material Rotor | Aluminium eloxiert |
| Material Stator | Aluminium eloxiert |
Klassifizierung
| Klassifikation trockene oder nasse Pumpe | Trocken |
Varianten
| Variante ATEX Kategorie | Ex II 3 G Ex h IIC T4 Gc X - nur interne Atmosphären |
