  5. nXDS15i

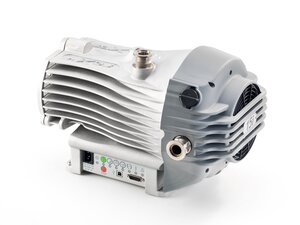

nXDS15i

Spezifikationen

Klassifikation Vakuumpumpen-Technologie Trockene Scrollpumpe
Verbindungs-Einlass/Auslass-Flansch DN 25 ISO-KF (NW25) / DN 25 ISO-KF (NW25)
Kühlmethode Luftkühlung (Zwangskühlung - Ventilator)
Netzspannung 1Ph 100-127/200-240V 50/60Hz

nXDS15iC - 100-127/200-240V 1Ph 50/60Hz

Materialnummer:A73702983

0 Online verfügbar

Klicken Sie für Verfügbarkeit

Varianten

Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt

Produktname Materialnummer Variante Scroll
nXDS15i - 100-127/200-240V 1Ph 50/60Hz
A73701983 Standardvariante
nXDS15iC - 100-127/200-240V 1Ph 50/60Hz
A73702983 C - Korrosionsbeständige Variante
nXDS15iR - 100-127/200-240V 1Ph 50/60Hz
A73703983 R - Variante ohne Gasballast
Produktdetails

Trocken Scrollpumpen

Trockene Scroll-Vakuumpumpen sind Verdrängerpumpen, die zwei spiralförmige Spiralen, eine feststehende und eine umlaufende, zum Komprimieren von Gasmolekülen verwenden. Es handelt sich um ölfreie, wartungsarme Pumpen, die üblicherweise für saubere Vakuumanwendungen eingesetzt werden.

nXDSi Scroll-Vakuumpumpen

Edwards nXDS repräsentiert die neue Art der Erzeugung von trockenem Vakuum.



Die nXDS hat die Scroll-Vakuumtechnologie auf die nächste Stufe gehoben. Verbesserte Leistung, außergewöhnliche Pumpleistung, leiser Betrieb und verlängerte Wartungsintervalle machen nXDS zur ultimativen trockenen Wahl. Die Baureihe deckt Saugvermögen von 6 bis 20 m3/h ab.

nXDS15i

Die nXDS10i wie auch die nXDS15i sind unsere Schlüsselprodukte, die eine kleine trockene Pumpenlösung für die meisten wissenschaftlichen Anwendungen bieten. Die Standard-Variante eignet sich für eine Vielzahl von Anwendungen; die R-Variante mit ausgeblendetem Gasballast und die C-Variante sind korrosionsbeständig.

nXDS15iC - 100-127/200-240V 1Ph 50/60Hz

Der nXDS15iC wurde so modifiziert, dass er sich besser für den Einsatz bei der Handhabung von Dämpfen eignet und in einigen Anwendungen mit korrosiven Substanzen eingesetzt werden kann. Diese chemisch resistente Version ist mit Chemraz® -Ventilbelägen und Edelstahlverschraubungen ausgestattet.

Features and Benefits

  • Geräuscharmer Betrieb - Bessere Arbeitsumgebung
  • Hermetisch gedichtet für eine schmiermittelfreie Vakuumumgebung - einen kontaminationsfreien Prozess. Kein Öl zu entsorgen oder zu wechseln.
  • Geringer Stromverbrauch - Niedrige Betriebskosten
  • Intelligente und einfach zu bedienende Steuerung - Flexibilität im Betrieb
  • Hervorragende Handhabung von Dämpfen - Breiteres Anwendungsspektrum
  • Lange Wartungsintervalle - Maximierte Betriebszeit

Spezifikationen

Generelle Produktinformationen

Ansaugflansch / Einlass DN 25 ISO-KF (NW25)
Gewicht 25.20
Auslassflansch / Auslass DN 25 ISO-KF (NW25)
Leckrate 1.000 × 10⁻⁷
Netz Phase 1-Ph
Netzspannung 1Ph 100-127/200-240V 50/60Hz
Länge 0.432
IP Schutzklasse IP20
Netzfrequenz 50 Hz
60 Hz
Höhe 0.302
Breite 0.282
Stromanschluss Elektrisch IEC EN60320 C14 - Buchse (für C13 Stecker an Kabel)
Geräuschpegel 52.00 db(A)
Kühlmethode Luftkühlung (Zwangskühlung - Ventilator)
Vibrationslevel Geschwindigkeit (rms) 4.500 × 10⁻³ m/s
Produktzertifizierung CE
UL (61010-1 3rd Edition)
CSA (C22.2 No.61010-1-12)
EAC
Verbindungs-Einlass/Auslass-Flansch DN 25 ISO-KF (NW25) / DN 25 ISO-KF (NW25)
Zubehör / Lieferumfang Dieses Produkt enthält nicht das erforderliche Netzkabel für jede spezifische Region. Dieses Kabel muss zusätzlich aus der Liste der geeigneten Zubehörteile ausgewählt werden. Überprüfen Sie das Gasballast- und Filterzubehör, um Ihre Produkte unter allen Anwendungsbedingungen zuverlässig zu betreiben.
Abmessungsbemerkungen Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Ausrichtung im Stand auf dem Boden zu beschreiben. Wir empfehlen stets, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen.
Zertifizierung Motor UL (61010-1 3rd Edition)
CSA (C22.2 No.61010-1-12)

Leistungsdaten

Druck Wasserdampfverträglichkeit Max 3500.00
Wasserdampfverträglichkeit 6.111 × 10⁻⁵
Enddruck mit offenem Gasballast 4.00
Enddruck 0.700
Nenndrehzahl 30.00
Leistung bei Atmosphärendruck 560.00
Leistungsaufnahme bei Enddruck 300.00
Saugvermögen Luft Stickstoff 4.194 × 10⁻³
Leistungsaufnahme bei Enddruck mit offenem Gasballast 390.00

Betriebsbedingungen – Einschränkungen

Einlassdruck absolut maximal kontinuierlich 20000.00
Einsatzhöhe Max 2000.00
Maximaler absoluter Gegendruck 1.500 × 10⁵

Umgebungsbedingungen

Temperatur Umgebung im Betrieb Max 313.15
Temperatur Umgebung im Betrieb Min 278.15
Temperatur Umgebung Lagerung Min 243.15
Temperatur Umgebung Lagerung Max 343.15

Material der Konstruktion

Material der Konstruktion Stahl, Kupfer, Kohlenwasserstoff-Schmiermittel und chemisch beständige Polymere, spezielle Dichtpolymere zur Verbesserung der Korrosionsbeständigkeit
Materialien die dem Vakuum ausgesetzt sind Eloxiertes Aluminium, Gussaluminium, Nickel, PTFE, Edelstahl, Fluorkohlenstoff-Elastomerdichtungen, chemikalienbeständige Polymere
Material Rotor Aluminium eloxiert
Material Stator Aluminium eloxiert

Klassifizierung

Klassifikation Produkt Druckbereich Mittleres Vakuum - 1 mbar - 1*10-3 mbar
Grobvakuum 1000 mbar - 1 mbar
Klassifikation Hoch Mittel Grob-Vakuumpumpe Grobvakuumpumpe
Klassifikation trockene oder nasse Pumpe Trocken
Klassifikation Vakuumpumpen-Technologie Trockene Scrollpumpe

Konnektivität – Kommunikationsschnittstelle

Kommunikationsschnittstelle Protokoll DX Protokoll

Varianten

Variante Scroll C - Korrosionsbeständige Variante
Variante ATEX Kategorie Ex II 3 G Ex h IIC T4 Gc X - nur interne Atmosphären
Unterlagen
Zubehör
Produktname Artikelnummer Preis In den Warenkorb
Einlass- Auslassfilter NW25 XDS/nXDS A50597805 543,00  EUR
Schwingungsdämpfer – Pk4 nXDS A24801441 137,00  EUR
Schallschutzhaube – XDS nXDS 110V NRY5C0000 -
Umrüstkit C-Version – nXDS 6, 10, 15 A73501807 638,00  EUR
Gasballast Adaptersatz – nXDS A73501809 197,00  EUR
Gasballast Adaptersatz – nXDS ohne Reduzierung A73501811 153,00  EUR
Geräuschdämpfer – nXDS A50597000 290,00  EUR
Schallschutzhaube – XDS nXDS 230V NRD797000 -
Netzkabel – 2 m UK BS1363 (Typ G) – C13 10 A, gerader Stecker (hauptsächlich nXDS, E2M0.7/1.5, RV, T-Station ...) A50505000 20,50  EUR
Netzkabel – 2m EU CEE 7/7 (Schuko Typ F) – C13 10 A, gerader Stecker (hauptsächlich nXDS, E2M0.7/1.5, RV, T-Station ...) A50506000 20,50  EUR
Netzkabel – 2 m USA/Japan (100–120 V) NEMA 5-15P (Typ B) – C13 10 A, gerade Stecker (hauptsächlich nXDS, E2M0.7/1.5, RV, T-Station ...) A50507000 20,50  EUR
Netzkabel – 2m, offene Drähte – C13, gerader Stecker (hauptsächlich nXDS, E2M0.7/1.5, RV, T-Station ...) A50508000 20,50  EUR
Strom- und Steuerkabel – Pumpe zu Steuerung – 2 m (nEXT nXDS XDS – D-Sub, 15-polig) D39700836 347,00  EUR
Adapter/Reduzierstück – Auslassdüsensatz BSPP 3/4" G auf 15 mm A50509000 9,00  EUR
Strom- und Steuerkabel – Pumpe zu Steuerung – 1m (nEXT nXDS XDS – D-Sub, 15-polig) D39700835 322,00  EUR
Strom- und Steuerkabel – Pumpe zu Steuerung – 5 m (nEXT nXDS XDS – D-Sub, 15-polig) D39700837 421,00  EUR
Gasballast Blindstopfen A73501806 219,00  EUR
Ersatzteile
Produktname Artikelnummer Preis In den Warenkorb
Schalldämpfer-Ersatzteilsatz A50597800 145,00  EUR
Filterelement für Einlassfilter - 5 Mikrometer, XDS nXDS A50597802 103,00  EUR
nXDS Auspuff- und Gasballast-Kit A73501803 113,00  EUR
nXDS-Lager-Ersatzteilsatz A73501802 1.306,00  EUR
nXDS Spitzendichtungs-Service-Kit A73501801 533,00  EUR
Welle-Rotor-Bausatz, A73501709 A73501709 -
nXDS Gehäuse-Stator-Montagesatz, A73501710 A73501710 -
C Auspuff- und Ballastventilsatz A73501804 1.297,00  EUR
Rillenkugellager PK5 A20408718 465,00  EUR
Kühlgebläse-Bausatz PK1 A73501707 118,00  EUR
