Spezifikationen
| Ansaugflansch / Einlass | DN 25 ISO-KF (NW25) |
| Auslassflansch / Auslass | DN 25 ISO-KF (NW25) |
| Kühlmethode | Luftkühlung (Zwangskühlung - Ventilator) |
| Enddruck | 3.00 |
| Netzspannung | 1Ph 100-127/200-240V 50/60Hz |

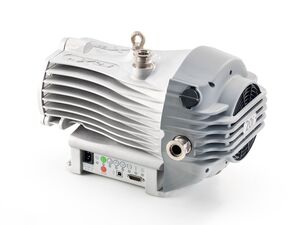

nXDS20i Standard - Dry Scroll Pump, 1Ph 100-127/200-240V 50/60Hz
Materialnummer:A73801983
In Ihren Warenkorb gelegt
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer | Variante Scroll |
|---|---|---|
| A73801983 | Standard Standardvariante | |
| A73802983 | C C - Korrosionsbeständige Variante | |
| A73803983 | R R - Variante ohne Gasballast |
Trocken Scrollpumpen
Trockene Scroll-Vakuumpumpen sind Verdrängerpumpen, die zwei spiralförmige Spiralen, eine feststehende und eine umlaufende, zum Komprimieren von Gasmolekülen verwenden. Es handelt sich um ölfreie, wartungsarme Pumpen, die üblicherweise für saubere Vakuumanwendungen eingesetzt werden.
nXDSi Scroll-Vakuumpumpen
Edwards nXDS repräsentiert die neue Art der Erzeugung von trockenem Vakuum.
Die nXDS hat die Scroll-Vakuumtechnologie auf die nächste Stufe gehoben. Verbesserte Leistung, außergewöhnliche Pumpleistung, leiser Betrieb und verlängerte Wartungsintervalle machen nXDS zur ultimativen trockenen Wahl. Die Baureihe deckt Saugvermögen von 6 bis 20 m3/h ab.
nXDS20i
Die nXDS20i ist unser Produkt mit dem höchsten Saugvermögen innerhalb der nXDS-Reihe. Die Standardvariante eignet sich für eine Vielzahl von Anwendungen; die R-Variante mit ausgeblendetem Gasballast und die C-Variante sind korrosionsbeständig.
nXDS20i - 100-127/200-240V 1Ph 50/60Hz
Der nXDS20i ist unsere Standard-Produktvariante, die in einem breiten Spektrum von Anwendungen eingesetzt werden kann.
Features and Benefits
- Geräuscharmer Betrieb - Bessere Arbeitsumgebung
- Hermetisch gedichtet für eine schmiermittelfreie Vakuumumgebung - einen kontaminationsfreien Prozess. Kein Öl zu entsorgen oder zu wechseln.
- Geringer Stromverbrauch - Niedrige Betriebskosten
- Intelligente und einfach zu bedienende Steuerung - Flexibilität im Betrieb
- Hervorragende Handhabung von Dämpfen - Breiteres Anwendungsspektrum
- Lange Wartungsintervalle - Maximierte Betriebszeit
Generelle Produktinformationen
| Ansaugflansch / Einlass | DN 25 ISO-KF (NW25) |
| Gewicht | 25.60 |
| Auslassflansch / Auslass | DN 25 ISO-KF (NW25) |
| Leckrate | 1.000 × 10⁻⁷ |
| Netz Phase | 1-Ph |
| Netzspannung | 1Ph 100-127/200-240V 50/60Hz |
| Länge | 0.432 |
| IP Schutzklasse | IP20 |
| Netzfrequenz |
50 Hz
60 Hz |
| Höhe | 0.302 |
| Breite | 0.282 |
| Stromanschluss Elektrisch | IEC EN60320 C14 - Buchse (für C13 Stecker an Kabel) |
| Geräuschpegel | 52.00 db(A) |
| Kühlmethode | Luftkühlung (Zwangskühlung - Ventilator) |
| Vibrationslevel Geschwindigkeit (rms) | 4.500 × 10⁻³ m/s |
| Produktzertifizierung |
CE
UL (61010-1 3rd Edition) CSA (C22.2 No.61010-1-12) EAC |
| Verbindungs-Einlass/Auslass-Flansch | DN 25 ISO-KF (NW25) / DN 25 ISO-KF (NW25) |
| Zubehör / Lieferumfang | Dieses Produkt enthält nicht das erforderliche Netzkabel für jede spezifische Region. Dieses Kabel muss zusätzlich aus der Liste der geeigneten Zubehörteile ausgewählt werden. Überprüfen Sie das Gasballast- und Filterzubehör, um Ihre Produkte unter allen Anwendungsbedingungen zuverlässig zu betreiben. |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Ausrichtung im Stand auf dem Boden zu beschreiben. Wir empfehlen stets, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
| Zertifizierung Motor |
UL (61010-1 3rd Edition)
CSA (C22.2 No.61010-1-12) |
Leistungsdaten
| Druck Wasserdampfverträglichkeit Max | 3500.00 |
| Wasserdampfverträglichkeit | 6.111 × 10⁻⁵ |
| Enddruck mit offenem Gasballast | 6.00 |
| Enddruck | 3.00 |
| Nenndrehzahl | 30.00 |
| Leistung bei Atmosphärendruck | 730.00 |
| Leistungsaufnahme bei Enddruck | 260.00 |
| Leistungaufnahme Standby | 250.00 |
| Saugvermögen Luft Stickstoff (@50Hz oder max @Standardeinstellung) | 6.111 × 10⁻³ |
| Leistungsaufnahme bei Enddruck mit offenem Gasballast | 405.00 |
Betriebsbedingungen – Einschränkungen
| Einlassdruck absolut maximal kontinuierlich | 5000.00 |
| Einsatzhöhe Max | 2000.00 |
| Maximaler absoluter Gegendruck | 1.500 × 10⁵ |
Umgebungsbedingungen
| Temperatur Umgebung im Betrieb Max | 313.15 |
| Temperatur Umgebung im Betrieb Min | 278.15 |
| Temperatur Umgebung Lagerung Min | 243.15 |
| Temperatur Umgebung Lagerung Max | 343.15 |
Klassifizierung
| Klassifikation Produkt Druckbereich |
Mittleres Vakuum - 1 mbar - 1*10-3 mbar
Grobvakuum 1000 mbar - 1 mbar |
| Klassifikation Hoch Mittel Grob-Vakuumpumpe | Mittlerer Vakuumpumpe |
| Klassifikation trockene oder nasse Pumpe | Trocken |
| Klassifikation Vakuumpumpen-Technologie | Trockene Scrollpumpe |
Konnektivität – Kommunikationsschnittstelle
| Kommunikationsschnittstelle Protokoll | DX Protokoll |
Varianten
| Variante Scroll |
Standard
Standardvariante |
Material der Konstruktion
| Material der Konstruktion | Stahl, Kupfer, Kohlenwasserstoff-Schmiermittel und chemisch beständige Polymere |
| Materialien die dem Vakuum ausgesetzt sind | Eloxiertes Aluminium, Gussaluminium, Nickel, PTFE, Edelstahl, Fluorkohlenstoff-Elastomerdichtungen, chemikalienbeständige Polymere |
| Material Rotor | Aluminium eloxiert |
| Material Stator | Aluminium eloxiert |
