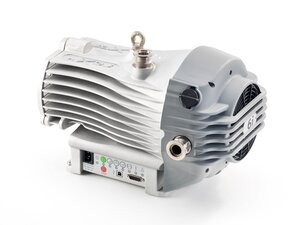

nXDS6i

Spezifikationen

Ansaugflansch / Einlass DN 25 ISO-KF (NW25)
Auslassflansch / Auslass DN 25 ISO-KF (NW25)
Kühlmethode Luftkühlung (Zwangskühlung - Ventilator)
Enddruck 2.00
Netzspannung 1Ph 100-127/200-240V 50/60Hz

nXDS6iC - Trockene Scrollpumpe, 1Ph 100-127/200-240V 50/60Hz

Materialnummer:A73502983

0 Online verfügbar

Klicken Sie für Verfügbarkeit Typische Lieferzeit 4 Woche(n)

Varianten

Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt

Produktname Materialnummer Variante Scroll
nXDS6i - 100-127/200-240V 1Ph 50/60Hz
A73501983 Standard Standardvariante
nXDS6iC - 100-127/200-240V 1Ph 50/60Hz
A73502983 C C - Korrosionsbeständige Variante
nXDS6iR - 100-127/200-240V 1Ph 50/60Hz
A73503983 R R - Variante ohne Gasballast
Produktdetails

Trocken Scrollpumpen

Trockene Scroll-Vakuumpumpen sind Verdrängerpumpen, die zwei spiralförmige Spiralen, eine feststehende und eine umlaufende, zum Komprimieren von Gasmolekülen verwenden. Es handelt sich um ölfreie, wartungsarme Pumpen, die üblicherweise für saubere Vakuumanwendungen eingesetzt werden.

nXDSi Scroll-Vakuumpumpen

Edwards nXDS repräsentiert die neue Art der Erzeugung von trockenem Vakuum.



Die nXDS hat die Scroll-Vakuumtechnologie auf die nächste Stufe gehoben. Verbesserte Leistung, außergewöhnliche Pumpleistung, leiser Betrieb und verlängerte Wartungsintervalle machen nXDS zur ultimativen trockenen Wahl. Die Baureihe deckt Saugvermögen von 6 bis 20 m3/h ab.

nXDS6i

Der nXDS6i ist unser Einstiegsmodell in die nXDS-Reihe. Die Standard-Variante eignet sich für eine Vielzahl von Anwendungen; die R-Variante mit ausgeblendetem Gasballast und die C-Variante sind korrosionsbeständig.

nXDS6iC - 100-127/200-240V 1Ph 50/60Hz

Der nXDS6iC wurde so modifiziert, dass er sich besser für den Einsatz bei der Handhabung von Dämpfen eignet und in einigen Anwendungen mit korrosiven Substanzen eingesetzt werden kann. Diese chemisch resistente Version ist mit Chemraz® -Ventilbelägen und Edelstahlverschraubungen ausgestattet.

Features and Benefits

  • Geräuscharmer Betrieb - Bessere Arbeitsumgebung
  • Hermetisch gedichtet für eine schmiermittelfreie Vakuumumgebung - einen kontaminationsfreien Prozess. Kein Öl zu entsorgen oder zu wechseln.
  • Geringer Stromverbrauch - Niedrige Betriebskosten
  • Intelligente und einfach zu bedienende Steuerung - Flexibilität im Betrieb
  • Hervorragende Handhabung von Dämpfen - Breiteres Anwendungsspektrum
  • Lange Wartungsintervalle - Maximierte Betriebszeit

Spezifikationen

General Product Information

Ansaugflansch / Einlass DN 25 ISO-KF (NW25)
Gewicht 26.20
Auslassflansch / Auslass DN 25 ISO-KF (NW25)
Leckrate 1.000 × 10⁻⁷
Netz Phase 1-Ph
Netzspannung 1Ph 100-127/200-240V 50/60Hz
Länge 0.432
IP Schutzklasse IP20
Netzfrequenz 50 Hz
60 Hz
Höhe 0.302
Breite 0.282
Stromanschluss IEC EN60320 C14 - Buchse (für C13 Stecker an Kabel)
Geräuschpegel 52.00 db(A)
Kühlmethode Luftkühlung (Zwangskühlung - Ventilator)
Vibrationslevel Geschwindigkeit (rms) 4.500 × 10⁻³ m/s
ProductCertification CE
UL
CSA
EAC
Verbindungs-Einlass/Auslass-Flansch DN 25 ISO-KF (NW25) / DN 25 ISO-KF (NW25)
Zubehör / Lieferumfang Dieses Produkt enthält nicht das erforderliche Netzkabel für jede spezifische Region. Dieses Kabel muss zusätzlich aus der Liste der geeigneten Zubehörteile ausgewählt werden. Überprüfen Sie das Gasballast- und Filterzubehör, um Ihre Produkte unter allen Anwendungsbedingungen zuverlässig zu betreiben.
Abmessungsbemerkungen Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Ausrichtung im Stand auf dem Boden zu beschreiben. Wir empfehlen stets, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen.
Certification Motor UL
CSA

Performance Data

Druck Wasserdampfverträglichkeit Max 3500.00
Wasserdampfverträglichkeit 3.056 × 10⁻⁵
Enddruck mit offenem Gasballast 5.00
Enddruck 2.00
Nenndrehzahl 30.00
Leistung bei Atmosphärendruck 270.00
Leistungsaufnahme bei Enddruck 260.00
Leistungaufnahme Standby 170.00
Saugvermögen Luft Stickstoff (@50Hz oder max @Standardeinstellung) 1.722 × 10⁻³
Leistungsaufnahme bei Enddruck mit offenem Gasballast 260.00

Environmental Conditions

Temperatur Umgebung im Betrieb Max 313.15
Temperatur Umgebung im Betrieb Min 278.15
Temperatur Umgebung Lagerung Min 243.15
Temperatur Umgebung Lagerung Max 343.15

Operation Conditions - Limitations

Einlassdruck absolut maximal kontinuierlich 20000.00
Einsatzhöhe Max 2000.00
Maximaler absoluter Gegendruck 1.500 × 10⁵

Classification

Klassifikation Produkt Druckbereich Mittleres Vakuum - 1 mbar - 1*10-3 mbar
Grobvakuum 1000 mbar - 1 mbar
Klassifikation Hoch Mittel Grob-Vakuumpumpe Grobvakuumpumpe
Klassifikation trockene oder nasse Pumpe Trocken
Klassifikation Vakuumpumpen-Technologie Trockene Scrollpumpe

Connectivity - Communication Interface

Kommunikationsschnittstellen Protokoll DX Protokoll

Variants

Variante Scroll C
C - Korrosionsbeständige Variante
Variante ATEX Kategorie Ex II 3 G Ex h IIC T4 Gc X - nur interne Atmosphären

Material of Construction

Material der Konstruktion Stahl, Kupfer, Kohlenwasserstoffschmierstoff und chemikalienbeständige Polymere
Materialien die dem Vakuum ausgesetzt sind Eloxiertes Aluminium, Gussaluminium, Nickel, PTFE, Edelstahl, Fluorkohlenstoff-Elastomerdichtungen, chemikalienbeständige Polymere
Rotormaterial Aluminium eloxiert
Statormaterial Aluminium eloxiert
Unterlagen
Zubehör
Produktname Artikelnummer Preis Zum Warenkorb hinzufügen
Gasballast Adaptersatz – nXDS ohne Reduzierung, A73501811 A73501811 140,00  EUR
Geräuschdämpfer – nXDS, A50597000 A50597000 265,00  EUR
Schallschutzhaube – XDS nXDS 230V, NRD797000 NRD797000 -
Cable Power Mains - 2m UK BS1363 (type G) - C13 10A straight plug (mainly nXDS, mXDS, E2M0.7/1.5, RV, T-Station ...), A50505000 A50505000 18,80  EUR
Cable Power Mains - 2m EU CEE 7/7 (Schuko type F) - C13 10A straight plug (mainly nXDS, mXDS, E2M0.7/1.5, RV, T-Station ...), A50506000 A50506000 18,80  EUR
Cable Power Mains - 2m USA/Japan (100-120V) NEMA 5-15P (type B) - C13 10A straight plug (mainly nXDS, mXDS, E2M0.7/1.5, RV, T-Station ...), A50507000 A50507000 18,80  EUR
Cable Power Mains - 2m open wires - C13 straight plug (mainly nXDS, mXDS, E2M0.7/1.5, RV, T-Station ...), A50508000 A50508000 18,80  EUR
Inlet outlet filter - NW25 (XDS/nXDS/mXDS3), A50597805 A50597805 497,00  EUR
Gasballast Adaptersatz – nXDS, A73501809 A73501809 181,00  EUR
Schwingungsdämpfer – Pk4 nXDS, A24801441 A24801441 126,00  EUR
Umrüstkit C-Version – nXDS 6, 10, 15, A73501807 A73501807 584,00  EUR
Strom- und Steuerkabel – Pumpe zu Steuerung – 2 m (nEXT nXDS XDS – D-Sub, 15-polig), D39700836 D39700836 318,00  EUR
Adapter/Reduzierstück – Auslassdüsensatz BSPP 3/4" G auf 15 mm, A50509000 A50509000 8,20  EUR
Strom- und Steuerkabel – Pumpe zu Steuerung – 1m (nEXT nXDS XDS – D-Sub, 15-polig), D39700835 D39700835 295,00  EUR
Strom- und Steuerkabel – Pumpe zu Steuerung – 5 m (nEXT nXDS XDS – D-Sub, 15-polig), D39700837 D39700837 386,00  EUR
Gasballast Blindstopfen, A73501806 A73501806 209,00  EUR
Schallschutzhaube – XDS nXDS 110V, NRY5C0000 NRY5C0000 -
Ersatzteile
Produktname Artikelnummer Preis Zum Warenkorb hinzufügen
nXDS Auspuff- und Gasballast-Kit, A73501803 A73501803 88,60  EUR
nXDS Spitzendichtungs-Service-Kit, A73501801 A73501801 491,00  EUR
Schalldämpfer-Ersatzteilsatz, A50597800 A50597800 130,00  EUR
Filterelement für Einlassfilter - 5 Mikrometer, XDS nXDS, A50597802 A50597802 93,80  EUR
Filterelement für Einlassfilter - 1 Mikrometer, XDS nXDS, A50597803 A50597803 202,00  EUR
nXDS-Lager-Ersatzteilsatz, A73501802 A73501802 1.243,00  EUR
nXDS Gehäuse-Stator-Montagesatz, A73501710 A73501710 -
Welle-Rotor-Bausatz, A73501709 A73501709 -
Rillenkugellager PK5, A20408718 A20408718 443,00  EUR
Kühlgebläse-Bausatz PK1, A73501707 A73501707 114,00  EUR
C Auspuff- und Ballastventilsatz, A73501804 A73501804 1.235,00  EUR
nXDS Lager-Austauschscheiben-Satz, A73001752 A73001752 -
