Dichtung getempertes Kupfer - DN 160 CF (5 Stück), C10011270

Vakuumkomponenten CF

Wenn Sie Vakuumpumpenkomponenten von Edwards kaufen, können Sie die Qualität und den Service erwarten, die nur ein führender internationaler Anbieter bieten kann. Wir wissen, dass Flansche und Fittings für die Leistung Ihres Vakuumsystems entscheidend sind, und liefern nur hochwertige Produkte, die den höchsten Anforderungen entsprechen.

CF-Fittings haben ein einzigartiges Dichtungssystem, um eine leckdichte Verbindung zu erreichen. Eine Kupferdichtung wird axial und radial zwischen zwei CF-Flansche gepresst, wo Messerkanten das Kupfer zum Kaltfluss zwingen. Dieser Fluss wird durch die vertikale Flanschwand stark eingeschränkt, die hohe Drücke erzeugt und Oberflächenfehler ausgleicht, um eine extrem dichte Metall-Metall-Dichtung zu erreichen.

Metrische Flansche, die in Europa und Asien üblich sind, verwenden metrische Gewindebohrungen und Bohrungen in Flanschen, die für metrische Rohre geeignet sind. Bei Flanschen in Zoll, die in den USA häufiger verwendet werden, werden UNF-Flanschgewinde und Bohrungen verwendet, die mit zölligen Rohren kompatibel sind. Wir bieten beide Optionen an.

Unsere Komponenten und Flanschverbindungen sind so konstruiert, dass sie über den gesamten Bereich der Vakuumanwendungen hinweg leckdicht sind, und nicht dazu gedacht, eine vollständige strukturelle Unterstützung zu bieten. Bei der Konstruktion eines Vakuumsystems ist es wichtig, dass die statischen und dynamischen Lasten, die auf jede Verbindung wirken, berücksichtigt werden. Falls erforderlich, sollte eine zusätzliche mechanische Abstützung vorgesehen und in die Konstruktion eingebaut werden. Regelmäßige Inspektionen, einschließlich Dichtheitsprüfungen, und gegebenenfalls der regelmäßige Austausch von Bauteilen sollten in Betracht gezogen werden, um die Effizienz und Sicherheit des Systems zu gewährleisten.

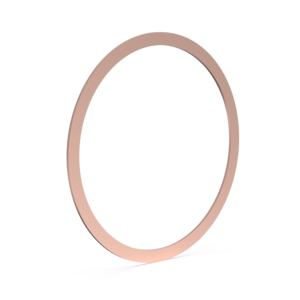

Dichtung getempertes Kupfer - DN 160 CF (5 Stück)

Getemperte Kupferdichtungen für CF-Flansche bestehen aus einem sauerstofffreien OFHC-Kupfer, um eine vakuumfeste Abdichtung bei bis zu 10-13 mbar zu erzeugen. Getemperte Kupferdichtungen erfordern eine viel geringere Dichtkraft, um eine leckdichte Abdichtung zu erreichen. Sie werden normalerweise verwendet, wenn es wichtig ist, die erforderliche Kraft beim Abdichten zu begrenzen. Empfohlen für den Einsatz mit Elementen wie Schauglas minimaler Bautiefe, Messköpfen und zerbrechlichen keramischen Durchführungen.

Features and Benefits

• Anbieter aus einer Hand, der die komplette Systemlösung entweder online oder über lokale Lieferzentren anbieten kann.
• Hohe Qualität und Zuverlässigkeit - Die präzise Materialkontrolle gewährleistet eine zuverlässige Vakuumleistung bei empfindlichen oder anspruchsvollen Anwendungen.
• Umfassende Auswahl - Komplettes Programm für alle gängigen Flanschgrößen in Aluminium und Edelstahl.
• Hergestellt nach der Norm ISO 3669
• Nenndurchmesser 16-350 mm
• Wird fast ausschließlich mit Kupferring-Metalldichtungen verwendet
• Typischerweise in UHV-Systemen verwendet: Drücke < 10-8 mbar
