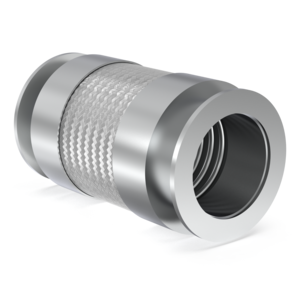

Flexible Rohrleitung - Auslass geflochten - Edelstahl NW50 x 135mm, C10517294

Part Number: C10517294
295,00  EUR

Variant

Explore the range of variants given below to compare the product

Short Description Part Number Vakuumanschluss Material der Konstruktion
C10511285 DN 10 ISO-KF (NW10) Edelstahl 1.4404 316L
C10511286 DN 10 ISO-KF (NW10) Edelstahl 1.4404 316L
C10511287 DN 10 ISO-KF (NW10) Edelstahl 1.4404 316L
C10511300 DN 16 ISO-KF (NW16) Edelstahl 1.4404 316L
C10512285 DN 16 ISO-KF (NW16) Edelstahl 1.4404 316L
C10512286 DN 16 ISO-KF (NW16) Edelstahl 1.4404 316L
C10512287 DN 16 ISO-KF (NW16) Edelstahl 1.4404 316L
C10512300 DN 16 ISO-KF (NW16) Edelstahl 1.4404 316L
C10514285 DN 25 ISO-KF (NW25) Edelstahl 1.4404 316L
C10514286 DN 25 ISO-KF (NW25) Edelstahl 1.4404 316L
C10514287 DN 25 ISO-KF (NW25) Edelstahl 1.4404 316L
C10514294 DN 25 ISO-KF (NW25) DN 25 ISO-KF (NW25) Edelstahl 1.4404 316L
C10514295 DN 25 ISO-KF (NW25) DN 25 ISO-KF (NW25) Stainless Steel 1.4404 316L
C10514296 DN 25 ISO-KF (NW25) DN 25 ISO-KF (NW25) Stainless Steel 1.4404 316L
C10514297 DN 25 ISO-KF (NW25) DN 25 ISO-KF (NW25) Stainless Steel 1.4404 316L
C10514300 DN 25 ISO-KF (NW25) Stainless Steel 1.4404 316L
C10516285 DN 40 ISO-KF (NW40) Stainless Steel 1.4404 316L
C10516286 DN 40 ISO-KF (NW40) Stainless Steel 1.4404 316L
C10516287 DN 40 ISO-KF (NW40) Stainless Steel 1.4404 316L
C10516294 DN 40 ISO-KF (NW40) DN 40 ISO-KF (NW40) Stainless Steel 1.4404 316L
C10516295 DN 40 ISO-KF (NW40) DN 40 ISO-KF (NW40) Stainless Steel 1.4404 316L
C10516296 DN 40 ISO-KF (NW40) DN 40 ISO-KF (NW40) Stainless Steel 1.4404 316L
C10516297 DN 40 ISO-KF (NW40) DN 40 ISO-KF (NW40) Stainless Steel 1.4404 316L
C10516300 DN 40 ISO-KF (NW40) Stainless Steel 1.4404 316L
C10517285 DN 50 ISO-KF (NW50) Stainless Steel 1.4404 316L
C10517286 DN 50 ISO-KF (NW50) Stainless Steel 1.4404 316L
C10517287 DN 50 ISO-KF (NW50) Stainless Steel 1.4404 316L
C10517294 DN 50 ISO-KF (NW50) DN 50 ISO-KF (NW50) Stainless Steel 1.4404 316L
C10517295 DN 50 ISO-KF (NW50) DN 50 ISO-KF (NW50) Stainless Steel 1.4404 316L
C10517296 DN 50 ISO-KF (NW50) DN 50 ISO-KF (NW50) Stainless Steel 1.4404 316L
C10517297 DN 50 ISO-KF (NW50) DN 50 ISO-KF (NW50) Stainless Steel 1.4404 316L
C10517300 DN 50 ISO-KF (NW50) Stainless Steel 1.4404 316L

ISO-KF Elastische Verbindungen

Wenn Sie Vakuumpumpenkomponenten von Edwards kaufen, können Sie die Qualität und den Service erwarten, die nur ein führender internationaler Anbieter bieten kann. Wir wissen, dass Flansche und Fittings für die Leistung Ihres Vakuumsystems entscheidend sind, und liefern nur hochwertige Produkte, die den höchsten Anforderungen entsprechen.

NW-Verbindungen, auch bekannt als ISO-KF, sind der Industriestandard für viele Anwendungen im Niedrig- bis Hochvakuumbereich. Sie sind ideal, um eine zuverlässige und kostengünstige Leistung bis zu 10-7 mbar in einer Reihe von Anwendungen zu erreichen, die von leichten bis hin zu rauen Bedingungen reichen. Eine einfache Befestigungsmethode bedeutet, dass die Systeme leicht montiert werden können und eine leckdichte Vakuumabdichtung schnell erreicht wird.

Unsere Komponenten und Flanschverbindungen sind so konstruiert, dass sie über den gesamten Bereich der Vakuumanwendungen hinweg leckdicht sind, und nicht dazu gedacht, eine vollständige strukturelle Unterstützung zu bieten. Bei der Konstruktion eines Vakuumsystems ist es wichtig, dass die statischen und dynamischen Lasten, die auf jede Verbindung wirken, berücksichtigt werden. Falls erforderlich, sollte eine zusätzliche mechanische Abstützung vorgesehen und in die Konstruktion eingebaut werden. Regelmäßige Inspektionen, einschließlich Dichtheitsprüfungen, und gegebenenfalls der regelmäßige Austausch von Bauteilen sollten in Betracht gezogen werden, um die Effizienz und Sicherheit des Systems zu gewährleisten.

Features and Benefits

  • Anbieter aus einer Hand, der die komplette Systemlösung entweder online oder über lokale Lieferzentren anbieten kann
  • Hohe Qualität und Zuverlässigkeit - Die präzise Materialkontrolle gewährleistet eine zuverlässige Vakuumleistung bei empfindlichen oder anspruchsvollen Anwendungen
  • Umfassende Auswahl - Komplettes Programm für alle gängigen Flanschgrößen in Aluminium und Edelstahl
  • Hergestellt nach den Normen ISO 2861 und DIN 28403
  • Nenndurchmesser 10 bis 50 mm
  • Verwendung mit Elastomer- oder geformten Aluminiumdichtungen
  • Wahl des Klemmentyps je nach Anwendung, Zugang, Komfort und Kosten
  • Für den Einsatz in Hochvakuumanwendungen: Drücke > 10-8 mbar

Environmental Conditions

Temperatur Umgebung im Betrieb Max 623.15
Temperatur Umgebung im Betrieb Min 77.15

General Product Information

Vakuumanschluss DN 50 ISO-KF (NW50)
DN 50 ISO-KF (NW50)
Empfohlener Druckbereich Min 1.000 × 10⁻⁵
Empfohlener Druckbereich Max 1.000 × 10⁶
Länge 0.135

Material of Construction

Material Gehäuse Edelstahl 1.4404 / 316 L / X2 CrNiMo 17 13 2
Material der Konstruktion Edelstahl 1.4404 316L
Material Abkürzung Edelstahl

Classification

Klassifikation Produkt Druckbereich über Atmosphärendruck - 1000 - 2000 mbar
Grobvakuum 1000 mbar - 1 mbar
Hochvakuum - 1*10-3 - 1*10-7 mbar
