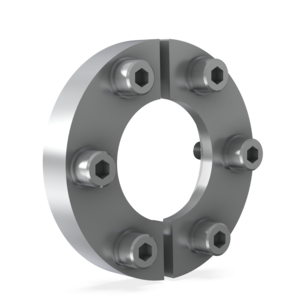

Klemme - Überwurfflansch - NW25, C10514007
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer | Temperatur Umgebung im Betrieb Max |
|---|---|---|
| C10512007 | 423.15 | |
| C10512303 | 353.15 | |
| C10512304 | 353.15 | |
| C10512401 | 398.15 | |
| C10512402 | 473.15 | |
| C10512403 | 473.15 | |
| C10512404 | 573.15 | |
| C10512501 | 398.15 | |
| C10514007 | 423.15 | |
| C10514303 | 353.15 | |
| C10514304 | 353.15 | |
| C10514401 | 398.15 | |
| C10514402 | 473.15 | |
| C10514403 | 473.15 | |
| C10514404 | 573.15 | |
| C10514501 | 398.15 | |
| C10516007 | 423.15 | |
| C10516303 | 353.15 | |
| C10516304 | 353.15 | |
| C10516401 | 398.15 | |
| C10516402 | 473.15 | |
| C10516403 | 473.15 | |
| C10516404 | 573.15 | |
| C10516501 | 398.15 | |
| C10517007 | 423.15 | |
| C10517304 | 353.15 | |
| C10517401 | 398.15 | |
| C10517403 | 473.15 | |
| C10517404 | 573.15 | |
| C10517501 | 398.15 | |
| C11002340 | 423.15 | |
| C11004340 | 423.15 | |
| C11005340 | 423.15 |
ISO-KF Verbindungselemente
Wenn Sie Vakuumpumpenkomponenten von Edwards kaufen, können Sie die Qualität und den Service erwarten, die nur ein führender internationaler Anbieter bieten kann. Wir wissen, dass Flansche und Fittings für die Leistung Ihres Vakuumsystems entscheidend sind, und liefern nur hochwertige Produkte, die den höchsten Anforderungen entsprechen.
NW-Verbindungen, auch bekannt als ISO-KF, sind der Industriestandard für viele Anwendungen im Niedrig- bis Hochvakuumbereich. Sie sind ideal, um eine zuverlässige und kostengünstige Leistung bis zu 10-7 mbar in einer Reihe von Anwendungen zu erreichen, die von leichten bis hin zu rauen Bedingungen reichen. Eine einfache Befestigungsmethode bedeutet, dass die Systeme leicht montiert werden können und eine leckdichte Vakuumabdichtung schnell erreicht wird.
Unsere Komponenten und Flanschverbindungen sind so konstruiert, dass sie über den gesamten Bereich der Vakuumanwendungen hinweg leckdicht sind, und nicht dazu gedacht, eine vollständige strukturelle Unterstützung zu bieten. Bei der Konstruktion eines Vakuumsystems ist es wichtig, dass die statischen und dynamischen Lasten, die auf jede Verbindung wirken, berücksichtigt werden. Falls erforderlich, sollte eine zusätzliche mechanische Abstützung vorgesehen und in die Konstruktion eingebaut werden. Regelmäßige Inspektionen, einschließlich Dichtheitsprüfungen, und gegebenenfalls der regelmäßige Austausch von Bauteilen sollten in Betracht gezogen werden, um die Effizienz und Sicherheit des Systems zu gewährleisten.
Features and Benefits
- Anbieter aus einer Hand, der die komplette Systemlösung entweder online oder über lokale Lieferzentren anbieten kann
- Hohe Qualität und Zuverlässigkeit - Die präzise Materialkontrolle gewährleistet eine zuverlässige Vakuumleistung bei empfindlichen oder anspruchsvollen Anwendungen
- Umfassende Auswahl - Komplettes Programm für alle gängigen Flanschgrößen in Aluminium und Edelstahl
- Hergestellt nach den Normen ISO 2861 und DIN 28403
- Nenndurchmesser 10 bis 50 mm
- Verwendung mit Elastomer- oder geformten Aluminiumdichtungen
- Wahl des Klemmentyps je nach Anwendung, Zugang, Komfort und Kosten
- Für den Einsatz in Hochvakuumanwendungen: Drücke > 10-8 mbar
Umgebungsbedingungen
| Temperatur Umgebung im Betrieb Max | 423.15 |
| Temperatur Umgebung im Betrieb Min | 263.15 |
Generelle Produktinformationen
| Empfohlener Druckbereich Min | 1.000 × 10⁻⁵ |
| Empfohlener Druckbereich Max | 1.500 × 10⁵ |
