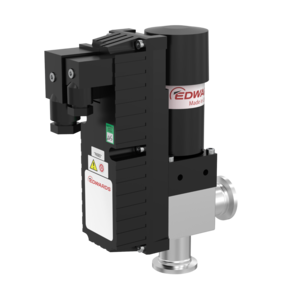

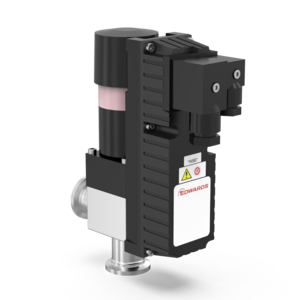

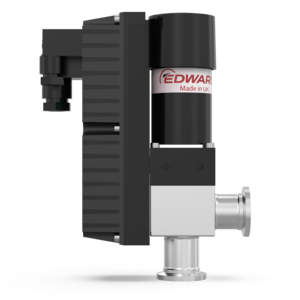

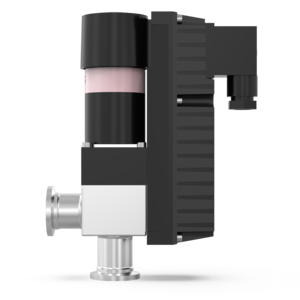

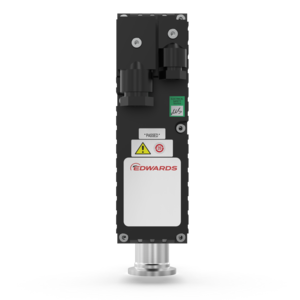

Eckventil - PV16EKS - elektromagnetisch, NW16, 220-240V 1-Ph 50/60Hz, Edelstahl, C41202000
Part Number: C41202000
1.229,00 EUR
Variant
Explore the range of variants given below to compare the product
| Short Description | Part Number | Ansaugflansch / Einlass | Material Gehäuse |
|---|---|---|---|
| C41101000 | DN 10 ISO-KF (NW10) | Aluminium | |
| C41201000 | DN 16 ISO-KF (NW16) | Aluminium | |
| C41202000 | DN 16 ISO-KF (NW16) | Edelstahl 1.4404 / 316 L / X2 CrNiMo 17 13 2 | |
| C41301000 | DN 25 ISO-KF (NW25) | Aluminium | |
| C41302000 | DN 25 ISO-KF (NW25) | Stainless Steel 1.4404 / 316 L / X2 CrNiMo 17 13 2 | |
| C41401000 | DN 40 ISO-KF (NW40) | Aluminum | |
| C41402000 | DN 40 ISO-KF (NW40) | Stainless Steel 1.4404 / 316 L / X2 CrNiMo 17 13 2 |
PVEK ISO-KF – Eck-Absperrventil
Die Ventile der Serie PVEK von Edwards sind kompakte, leichte elektromagnetische Vakuumventile, die für den Einsatz in Vakuum-Rohrleitungssystemen bis zu 1 x 10-9 mbar geeignet sind. Eine doppelt gewickelte Spule in Kombination mit einem elektronischen Schaltkreis gewährleistet einen niedrigen Energieverbrauch, niedrige Betriebstemperaturen und eine lange Lebensdauer.
Die faltenbalggedichteten, elektromagnetisch betätigten PVEK-Eckventile sind entweder mit Aluminium- oder Edelstahlgehäuse erhältlich und haben eine Gesamt-MTTF von bis zu 500.000 Zyklen.
Features and Benefits
- Transiente hohe Leistung zum Öffnen - elektronisch geschaltet.
- Geringer Energieverbrauch in der Stellung "Offenhalten".
- Schutzart IP55
- Fettfreies Vakuum.
- MTTF bis zu 500000 Zyklen
General Product Information
| Empfohlener Druckbereich Min | 1.000 × 10⁻⁷ |
| Empfohlener Druckbereich Max | 2.000 × 10⁵ |
| Ansaugflansch / Einlass | DN 16 ISO-KF (NW16) |
| Ventilbetätigungsmethode | Elektromagnetisch |
| Auslassflansch / Auslass | DN 16 ISO-KF (NW16) |
| Leckrate | 1.000 × 10⁻¹⁰ |
| Netz Phase | 1-Ph |
| Netzspannung | 1Ph 220-240V 50/60Hz |
| IP Schutzklasse | IP67 |
| Netzfrequenz |
50 Hz
60 Hz |
| ProductCertification |
CE
RoHS |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Orientierung im Stand auf dem Boden zu beschreiben. Insbesondere für Ventile empfehlen wir, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
Material of Construction
| Material Gehäuse | Edelstahl 1.4404 / 316 L / X2 CrNiMo 17 13 2 |
| Material Abkürzung | Edelstahl |
| Material Dichtung | FKM |
Operation Conditions - Limitations
| Einlassdruck absolut maximal kontinuierlich | 2.000 × 10⁵ |
| Einsatzhöhe Max | 2000.00 |
| Ventil maximaler Betriebsdruck | 2.000 × 10⁵ |
| Zuverlässigkeit MTTF (mittlere Zeit bis zum Ausfall) | 5.000 × 10⁵ |
Environmental Conditions
| Temperatur Umgebung im Betrieb Max | 318.15 |
| Temperatur Umgebung im Betrieb Min | 278.15 |
| Temperatur Umgebung Lagerung Min | 243.15 |
| Temperatur Umgebung Lagerung Max | 343.15 |
Performance Data
| Leckrate über Ventilsitz | 1.000 × 10⁻¹⁰ |
| Druckdifferenz Max | 2.000 × 10⁵ |
Classification
| Klassifikation Produkt Druckbereich |
Mittleres Vakuum - 1 mbar - 1*10-3 mbar
Hochvakuum - 1*10-3 - 1*10-7 mbar Grobvakuum 1000 mbar - 1 mbar |
