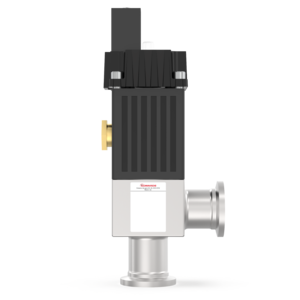

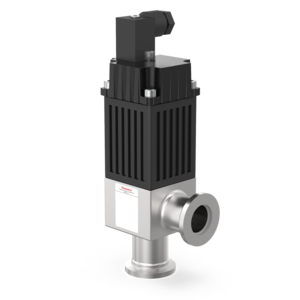

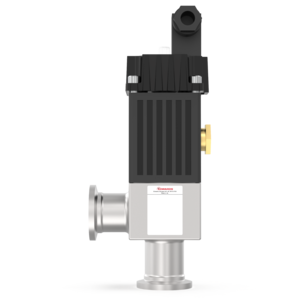

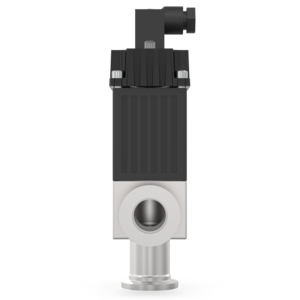

Eckventil - PV16PKA - pneumatisch, NW16, Faltenbalg abgedichtet, Al, C41211000
Materialnummer:C41211000
526,00 EUR
In Ihren Warenkorb gelegt
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer | Connection Inlet Flange | Material Body |
|---|---|---|---|
| C41111000 | DN 10 ISO-KF (NW10) | Aluminum | |
| C41113000 | DN 10 ISO-KF (NW10) | Aluminum | |
| C41211000 | DN 16 ISO-KF (NW16) | Aluminum | |
| C41213000 | DN 16 ISO-KF (NW16) | Aluminum | |
| C41215000 | DN 16 ISO-KF (NW16) | Stainless Steel 1.4404 / 316 L / X2 CrNiMo 17 13 2 | |
| C41311000 | DN 25 ISO-KF (NW25) | Aluminum | |
| C41313000 | DN 25 ISO-KF (NW25) | Aluminum | |
| C41315000 | DN 25 ISO-KF (NW25) | Stainless Steel 1.4301 / 304 / X5 CrNi 18 10 | |
| C41317000 | - | Aluminum | |
| C41318000 | - | Aluminum | |
| C41411000 | DN 40 ISO-KF (NW40) | Aluminum | |
| C41413000 | DN 40 ISO-KF (NW40) | Aluminum | |
| C41415000 | DN 40 ISO-KF (NW40) | Stainless Steel 1.4301 / 304 / X5 CrNi 18 10 | |
| C41417000 | - | Aluminum | |
| C41510000 | DN 50 ISO-KF (NW50) | Aluminum | |
| C41510100 | - | Aluminum | |
| C41515000 | DN 50 ISO-KF (NW50) | Stainless Steel 1.4301 / 304 / X5 CrNi 18 10 |
PVPK ISO-KF – Eck-Absperrventil
Die Edwards PVPK-Ventile sind schnell wirkende, pneumatisch betätigte, rechtwinklige Absperrventile mit Faltenbalg und O-Ring-Abdichtung, die ein fettfreies Vakuum gewährleisten. Mit optischer und elektrischer Anzeige des Ventilstatus und einer optionalen Aluminium- oder Edelstahlkonstruktion bieten sie ein kostengünstiges Ventil, das sich ideal für hohe Taktraten eignet.
Features and Benefits
- Verbesserte Lebensdauer, mittlere Zeit bis zum Ausfall jetzt 5.000.000 Zyklen
- Elektrische und optische Anzeige des Ventilstatus
- Erhältlich in Aluminium oder rostfreiem Stahl
- Wahlweise mit Faltenbalg- oder O-Ring-Wellendichtung und Aluminiumgehäuse.
General Product Information
| Empfohlener Druckbereich Min | 1.000 × 10⁻⁷ |
| Empfohlener Druckbereich Max | 2.100 × 10⁵ |
| Ansaugflansch / Einlass | DN 16 ISO-KF (NW16) |
| Gewicht | 0.310 |
| Ventilbetätigungsmethode | Pneumatisch |
| Auslassflansch / Auslass | DN 16 ISO-KF (NW16) |
| Leckrate | 1.000 × 10⁻¹⁰ |
| IP Schutzklasse | IP67 |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Orientierung im Stand auf dem Boden zu beschreiben. Insbesondere für Ventile empfehlen wir, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
Material of Construction
| Material Gehäuse | Aluminium |
| Material Abkürzung | Al |
| Material Dichtung | FKM |
Environmental Conditions
| Temperatur Umgebung im Betrieb Min | 278.15 |
Performance Data
| Leckrate über Ventilsitz | 1.000 × 10⁻¹⁰ |
| Druckdifferenz Max | 2.100 × 10⁵ |
Operation Conditions - Limitations
| Temperatur Ausheizen Max | 373.15 |
| Ventil maximaler Betriebsdruck | 2.100 × 10⁵ |
| Zuverlässigkeit MTTF (mittlere Zeit bis zum Ausfall) | 5.000 × 10⁶ |
- C41111851 - Instructions.pdf - Czech - Instructions
- C41111886 - Instructions.pdf - Dutch - Instructions
- C41422880 - Instructions.pdf - English - Instructions
- C41317880 - Instructions.pdf - English - Instructions
- P60071500 - Pump Module.pdf - English - Instructions
- C41111885 - Instructions.pdf - English, French, German - Instructions
- P60071583 - Pump Module.pdf - French - Instructions
- C41111884 - Instructions.pdf - Italian - Instructions
- P60071584 - Pump Module.pdf - Italian - Instructions
| Produktname | Artikelnummer | Preis | Zum Warenkorb hinzufügen |
|---|---|---|---|
| Clamping Ring - St St NW10/16 (red wing nut), C10512401 | C10512401 | EUR 6.80 | |
| Centring Ring - St St FKM O-Ring - NW16, C10512395 | C10512395 | EUR 10.20 | |
| Centring Ring - St St Nitrile O-Ring - St St NW16, C10512396 | C10512396 | EUR 8.00 | |
| Clamp - Hinged Clamp - AL NW10/16, C10512402 | C10512402 | EUR 28.60 | |
| 3-Port Electropneumatic Control Valve 24V DC (to be used with PVPK, IPVPK, SIPVP), H06200124 | H06200124 | EUR 202.00 | |
| 3-Port Electropneumatic Control Valve 24V AC (to be used with PVPK, IPVPK, SIPVP), H06200125 | H06200125 | EUR 202.00 |
| Produktname | Artikelnummer | Preis | Zum Warenkorb hinzufügen |
|---|---|---|---|
| Spares Kit Pad & Body O Ring PV10EK, C41101800 | C41101800 | - | |
| Spares Kit Valve Seals PVPK10/16, C41111800 | C41111800 | - |
