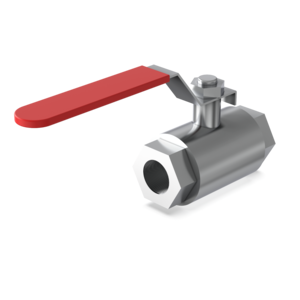

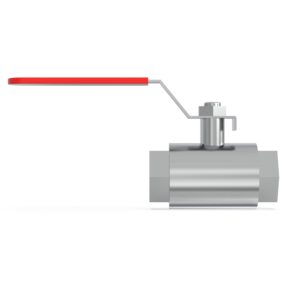

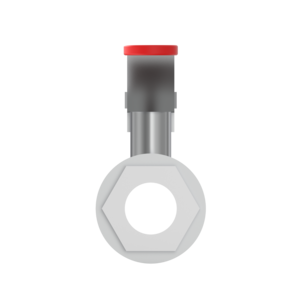

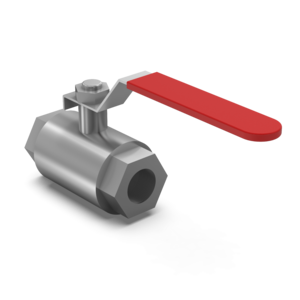

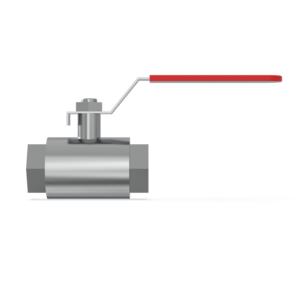

Durchgangsabsperrventile - IBV25MS - 1" BSPP (G) Kugelhahn, Edelstahl, C36000210
Part Number: C36000210
189,00 EUR
Variant
Explore the range of variants given below to compare the product
| Short Description | Part Number | Connection Inlet Flange |
|---|---|---|
| C36000100 | DN 16 ISO-KF (NW16) | |
| C36000110 | 1/2" BSPP (or G 1/2") Female | |
| C36000200 | DN 25 ISO-KF (NW25) | |
| C36000210 | 1" BSPP (or G 1") Female | |
| C36000300 | DN 40 ISO-KF (NW40) | |
| C36000310 | 1 1/2" BSPP (or G 1 1/2") Female | |
| C36000400 | DN 50 ISO-KF (NW50) | |
| C36000410 | 2" BSPP (or G 2") Female |
IBV ISO-KF – Kugelventil
Kugelhähne werden gerne für Anwendungen eingesetzt, bei denen eine schnelle Wirkung und Pumpen mit vollem Durchgang erforderlich sind.
Die Ventile der IBV-Serie von Edwards vereinen diese praktischen, alltäglichen Eigenschaften sowie Benutzerfreundlichkeit und Wirtschaftlichkeit in einem hochspezifischen Design. Hergestellt aus 316L-Edelstahl mit PTFE-Sitzen liefern sie robuste Leistung in einer Vielzahl von Vakuumaufgaben.
Features and Benefits
- Niedrige Investitionskosten
- Praktische Größen NW16, 25, 40, 50
- Optionale Versionen mit BSP-Gewinde
- Einfacher manueller Betrieb
- Große Leitwerte
General Product Information
| Empfohlener Druckbereich Min | 7.000 × 10⁵ |
| Ansaugflansch / Einlass | 1" BSPP (oder G 1") Innengewinde |
| Gewicht | 1.50 |
| Ventilbetätigungsmethode | Manuell |
| Auslassflansch / Auslass | 1" BSPP (oder G 1") Innengewinde |
| Leckrate | 1.000 × 10⁻⁷ |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Orientierung im Stand auf dem Boden zu beschreiben. Insbesondere für Ventile empfehlen wir, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
Environmental Conditions
| Temperatur Umgebung im Betrieb Min | 278.15 |
Performance Data
| Leckrate über Ventilsitz | 1.000 × 10⁻⁷ |
Operation Conditions - Limitations
| Temperatur Ausheizen Max | 343.15 |
| Ventil maximaler Betriebsdruck | 7.000 × 10⁵ |
| Zuverlässigkeit MTTF (mittlere Zeit bis zum Ausfall) | 30000.00 |
Material of Construction
| Material Gehäuse | Edelstahl 1.4404 / 316 L / X2 CrNiMo 17 13 2 |
| Material Abkürzung | Edelstahl |
