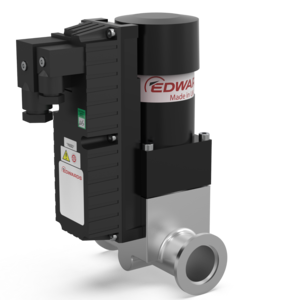

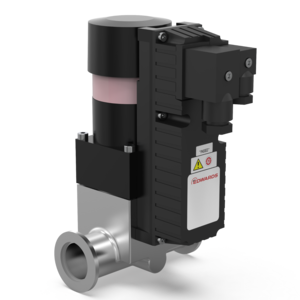

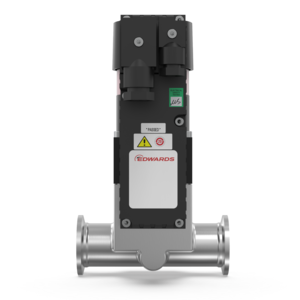

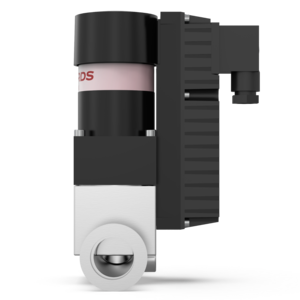

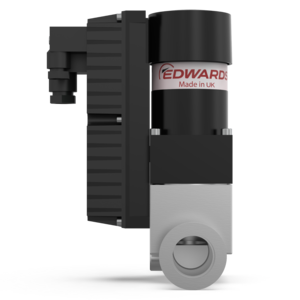

Durchgangsabsperrventile - IPV25EKS - elektromagnetisch, 110-127V 1-ph 50/60Hz, Edelstahl, C41633000
Materialnummer:C41633000
1.399,00 EUR
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer | Ansaugflansch / Einlass | Material Gehäuse |
|---|---|---|---|
| C41611000 | DN 16 ISO-KF (NW16) | Aluminium | |
| C41613000 | DN 16 ISO-KF (NW16) | Edelstahl 1.4404 / 316 L / X2 CrNiMo 17 13 2 | |
| C41631000 | DN 25 ISO-KF (NW25) | Aluminium | |
| C41633000 | DN 25 ISO-KF (NW25) | Edelstahl 1.4404 / 316 L / X2 CrNiMo 17 13 2 | |
| C41652000 | DN 40 ISO-KF (NW40) | Aluminium | |
| C41654000 | DN 40 ISO-KF (NW40) | Edelstahl 1.4404 / 316 L / X2 CrNiMo 17 13 2 |
IPVEK ISO-KF – Inline-Absperrventil
Die Ventile der Edwards IPVEK-Serie sind kompakte, leichte elektromagnetische Vakuumventile, die für den Einsatz in Vakuum-Rohrleitungssystemen bis zu 1 x 10-9 mbar geeignet sind. Eine doppelt gewickelte Spule in Kombination mit einem elektronischen Schaltkreis gewährleistet einen niedrigen Energieverbrauch, niedrige Betriebstemperaturen und eine lange Lebensdauer.
Die faltenbalggedichteten, elektromagnetisch betätigten IPVEK-Ventile sind entweder mit Aluminium- (A) oder Edelstahlgehäuse (S) erhältlich und haben eine MTTF von bis zu 500.000 Zyklen.
Features and Benefits
- Transiente hohe Leistung zum Öffnen - elektronisch geschaltet
- Geringer Energieverbrauch in der Stellung "Offenhalten"
- Schutzart IP55
- Fettfreies Vakuum
- MTTF bis zu 500000 Zyklen
General Product Information
| Ansaugflansch / Einlass | DN 25 ISO-KF (NW25) |
| Gewicht | 2.50 |
| Ventilbetätigungsmethode | Elektromagnetisch |
| Auslassflansch / Auslass | DN 25 ISO-KF (NW25) |
| Leckrate | 1.000 × 10⁻¹⁰ |
| Netz Phase | 1-Ph |
| Netzspannung | 1Ph 110-127V 50/60Hz |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Orientierung im Stand auf dem Boden zu beschreiben. Insbesondere für Ventile empfehlen wir, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
Material of Construction
| Material Gehäuse | Edelstahl 1.4404 / 316 L / X2 CrNiMo 17 13 2 |
| Material Abkürzung | Edelstahl |
| Material Dichtung | FKM |
Environmental Conditions
| Temperatur Umgebung im Betrieb Max | 323.15 |
| Temperatur Umgebung im Betrieb Min | 278.15 |
| Temperatur Umgebung Lagerung Min | 278.15 |
| Temperatur Umgebung Lagerung Max | 343.15 |
Performance Data
| Leckrate über Ventilsitz | 1.000 × 10⁻¹⁰ |
| Druckdifferenz Max | 100000.00 |
Operation Conditions - Limitations
| Einsatzhöhe Max | 2000.00 |
| Zuverlässigkeit MTTF (mittlere Zeit bis zum Ausfall) | 5.000 × 10⁵ |
- C41102856 - Instructions.pdf - Brazilian Portuguese - Instructions
- C41102851 - Instructions.pdf - Czech - Instructions
- C41102886 - Instructions.pdf - Dutch - Instructions
- C41102885 - Instructions.pdf - English, French, German - Instructions
- C41760883 - Instructions.pdf - French - Instructions
- C41102883 - Instructions.pdf - French - Instructions
- C41760882 - Instructions.pdf - German - Instructions
- C41102882 - Instructions.pdf - German - Instructions
- C41102884 - Instructions.pdf - Italian - Instructions
- C41760857 - Instructions.pdf - Russian - Instructions
| Produktname | Artikelnummer | Preis | Zum Warenkorb hinzufügen |
|---|---|---|---|
| Zentrierring - Edelstahl FKM O-Ring - NW25, C10514395 | C10514395 | 12,40 EUR | |
| Spannring - Edelstahl NW20/25 (rote Flügelmutter), C10514401 | C10514401 | 9,10 EUR | |
| Zentrierring - Edelstahl Nitril O-Ring - Edelstahl NW25, C10514396 | C10514396 | 8,00 EUR | |
| Spannring - Scharnierklemme - Aluminium NW20/25, C10514402 | C10514402 | 33,20 EUR |
| Produktname | Artikelnummer | Preis | Zum Warenkorb hinzufügen |
|---|---|---|---|
| Ersatzteil-Kit Pad & Gehäuse O-Ring PV25EK, C41301800 | C41301800 | - |
