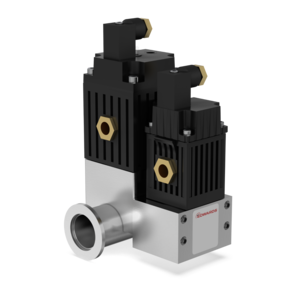

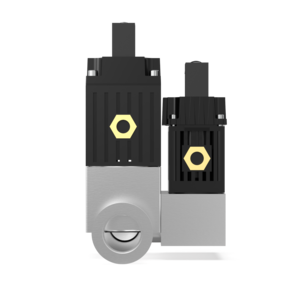

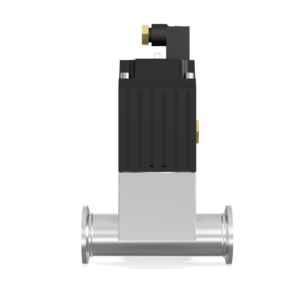

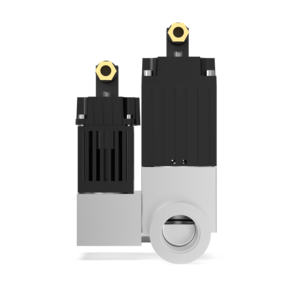

Durchgangsabsperrventile - SIPV25PKA - pneumatisch, NW25, mit Sanftanlauf, Al, C41624000
Materialnummer:C41624000
1.055,00 EUR
In Ihren Warenkorb gelegt
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer |
|---|---|
| C41624000 | |
| C41644000 |
SIPVP ISO-KF – Softstart-Absperrventil
Sanft anlaufende, pneumatisch betätigte Inline-Ventile mit austauschbaren Düsen für das kontrollierte Abpumpen von Prozessen, bei denen turbulente Strömungen Probleme mit Partikelverunreinigungen verursachen können. Die Kombination aus Slave- und Master-Ventil ermöglicht ein langsames Anpumpen zur Minimierung der Störung. Sowohl Slave- als auch Master-Ventile erfordern separate pneumatische Anschlüsse.
Features and Benefits
- MTTF von 5.000.000 Zyklen
- Kontrolliertes Abpumpen zur Anpassung an den Prozess
- Aluminium-Körper
- Schnell wirkende Ventile im Falle eines Stromausfalls
- Wird mit austauschbaren Öffnungen von 5 mm, 6 mm und 7 mm geliefert
General Product Information
| Empfohlener Druckbereich Min | 1.000 × 10⁻⁷ |
| Empfohlener Druckbereich Max | 2.100 × 10⁵ |
| Ansaugflansch / Einlass | DN 40 ISO-KF (NW40) |
| Gewicht | 0.920 |
| Ventilbetätigungsmethode | Pneumatisch |
| Auslassflansch / Auslass | DN 40 ISO-KF (NW40) |
| Leckrate | 1.000 × 10⁻¹⁰ |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Orientierung im Stand auf dem Boden zu beschreiben. Insbesondere für Ventile empfehlen wir, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
Material of Construction
| Material Gehäuse | Aluminium |
| Material Abkürzung | Al |
| Material Dichtung | FKM |
Environmental Conditions
| Temperatur Umgebung im Betrieb Max | 373.15 |
| Temperatur Umgebung im Betrieb Min | 278.15 |
| Temperatur Umgebung Lagerung Min | 278.15 |
| Temperatur Umgebung Lagerung Max | 373.15 |
Performance Data
| Leckrate über Ventilsitz | 1.000 × 10⁻¹⁰ |
| Druckdifferenz Max | 2.100 × 10⁵ |
Operation Conditions - Limitations
| Temperatur Ausheizen Max | 373.15 |
| Ventil maximaler Betriebsdruck | 2.100 × 10⁵ |
| Zuverlässigkeit MTTF (mittlere Zeit bis zum Ausfall) | 5.000 × 10⁶ |
| Produktname | Artikelnummer | Preis | Zum Warenkorb hinzufügen |
|---|---|---|---|
| Zentrierring - Edelstahl FKM O-Ring - NW25, C10514395 | C10514395 | 12,40 EUR | |
| Spannring - Edelstahl NW20/25 (rote Flügelmutter), C10514401 | C10514401 | 9,10 EUR | |
| Zentrierring - Edelstahl Nitril O-Ring - Edelstahl NW25, C10514396 | C10514396 | 8,00 EUR | |
| Spannring - Scharnierklemme - Aluminium NW20/25, C10514402 | C10514402 | 33,20 EUR | |
| Elektropneumatisches Steuerventil mit 3 Anschlüssen, 24 V DC (zur Verwendung mit PVPK, IPVPK, SIPVP), H06200124 | H06200124 | 202,00 EUR | |
| Elektropneumatisches Steuerventil mit 3 Anschlüssen, 24 V AC (zur Verwendung mit PVPK, IPVPK, SIPVP), H06200125 | H06200125 | 202,00 EUR |
| Produktname | Artikelnummer | Preis | Zum Warenkorb hinzufügen |
|---|---|---|---|
| Ersatzteilset Ventildichtungen PV25PK, C41311800 | C41311800 | - | |
| Ersatzteilset Dichtungen PV25MK/PVPKS, C41301810 | C41301810 | - |
