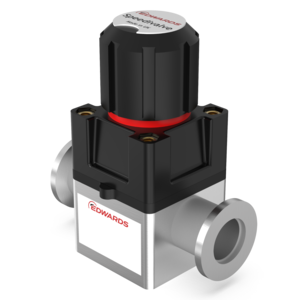

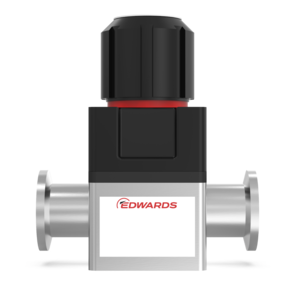

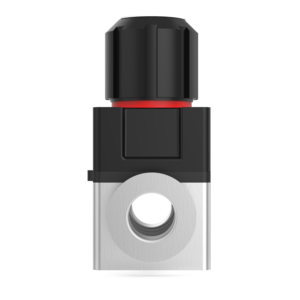

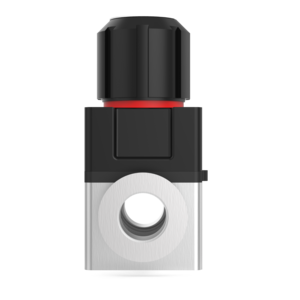

Speedivalve - Durchgangsabsperrventile - SP16K Nitrilmembran, C33205000
Materialnummer:C33205000
174,00 EUR
In Ihren Warenkorb gelegt
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer | Ansaugflansch / Einlass |
|---|---|---|
| C33105000 | DN 10 ISO-KF (NW10) | |
| C33155000 | DN 10 ISO-KF (NW10) | |
| C33205000 | DN 16 ISO-KF (NW16) | |
| C33255000 | DN 16 ISO-KF (NW16) | |
| C33305000 | DN 25 ISO-KF (NW25) | |
| C33355000 | DN 25 ISO-KF (NW25) | |
| C33405000 | DN 40 ISO-KF (NW40) | |
| C33455000 | DN 40 ISO-KF (NW40) |
Speedivalve ISO-KF
Edwards SP Speedivalves sind membrangedichtete Inline-Absperrventile. Die Konstruktion besteht im Wesentlichen aus einer flexiblen Elastomermembran, die durch einen Schraubmechanismus auf einem leicht polierten Sitz abgedichtet wird. Der Mechanismus ist durch die Membran vom System isoliert, was zu einem extrem robusten und gegenüber "schmutzigen" Systemen toleranten Ventil führt.
Features and Benefits
- Einfache Bedienung mit optischer Anzeige der Ventilöffnung (SP10K bis SP25K)
- Dichtigkeit besser als 10-6 mbar ls-1 / 8 x 10-7 Torr ls-1
- Die Membrane isoliert den Mechanismus vollständig vom Vakuumsystem
- Äußerst robust und tolerant gegenüber "schmutzigen" Systemen
- Hält einem Überdruck von 9 bar stand (SP10K bis SP40K, mit Co-Dichtung)
General Product Information
| Empfohlener Druckbereich Max | 1.500 × 10⁵ |
| Ansaugflansch / Einlass | DN 16 ISO-KF (NW16) |
| Gewicht | 0.240 |
| Ventilbetätigungsmethode | Manuell |
| Auslassflansch / Auslass | DN 16 ISO-KF (NW16) |
| Leckrate | 1.000 × 10⁻⁷ |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Orientierung im Stand auf dem Boden zu beschreiben. Insbesondere für Ventile empfehlen wir, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
Material of Construction
| Material Gehäuse | Aluminium |
| Material Dichtung | NBR (Nitril-Butadien-Kautschuk) |
Environmental Conditions
| Temperatur Umgebung im Betrieb Max | 313.15 |
| Temperatur Umgebung im Betrieb Min | 278.15 |
| Temperatur Umgebung Lagerung Min | 263.15 |
| Temperatur Umgebung Lagerung Max | 313.15 |
Performance Data
| Leckrate über Ventilsitz | 1.000 × 10⁻⁷ |
Operation Conditions - Limitations
| Temperatur Ausheizen Max | 333.15 |
| Produktname | Artikelnummer | Preis | Zum Warenkorb hinzufügen |
|---|---|---|---|
| Spannring - Edelstahl NW10/16 (rote Flügelmutter), C10512401 | C10512401 | 6,80 EUR | |
| Zentrierring - Edelstahl FKM O-Ring - NW16, C10512395 | C10512395 | 10,20 EUR | |
| Zentrierring - Edelstahl Nitril O-Ring - Edelstahl NW16, C10512396 | C10512396 | 8,00 EUR | |
| Spannring - Scharnierklemme - Aluminium NW10/16, C10512402 | C10512402 | 28,60 EUR |
