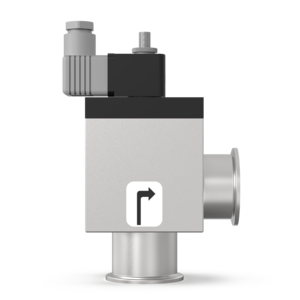

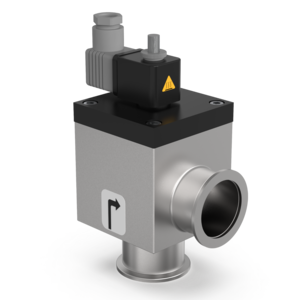

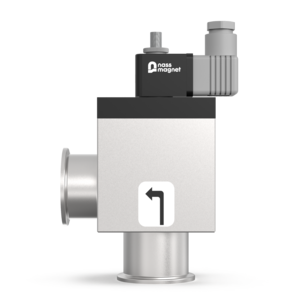

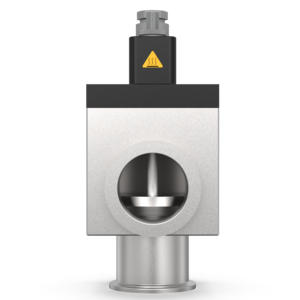

VIV-Ventil - VIV40EKA - elektromagnetisch, NW40, 24V DC, A50637510
Materialnummer:A50637510
1.830,00 EUR
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer | Ansaugflansch / Einlass |
|---|---|---|
| A50637500 | DN 25 ISO-KF (NW25) | |
| A50637510 | DN 40 ISO-KF (NW40) | |
| A50637520 | DN 50 ISO-KF (NW50) | |
| KIT001457 | DN 40 ISO-KF (NW40) |
VIV – Vakuum-Absperrventil
Das für den Einsatz mit trockenen nXDS-, XDS-, nXLi- und nXRi-Primärpumpen vorgesehene VIV-Vakuum-Isolierventil ist ein schnell wirkendes Hochvakuum-Isolierventil mit hohem Leitwert, das die Bewegung von Dampf oder Partikeln von der Vorpumpe in die Prozesskammer verhindern soll. Wenn das VIV geschlossen ist, wird die Vorpumpe sicher entlüftet.
General Product Information
| Empfohlener Druckbereich Min | 1.000 × 10⁻⁶ |
| Empfohlener Druckbereich Max | 1.000 × 10⁵ |
| Ansaugflansch / Einlass | DN 40 ISO-KF (NW40) |
| Gewicht | 0.900 |
| Ventilbetätigungsmethode | Elektromagnetisch |
| Auslassflansch / Auslass | DN 40 ISO-KF (NW40) |
| Leckrate | 1.000 × 10⁻¹⁰ |
| Netzspannung | DC 24V |
| IP Schutzklasse | IP65 |
| Netzfrequenz | Gleichspannung |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Orientierung im Stand auf dem Boden zu beschreiben. Insbesondere für Ventile empfehlen wir, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
Material of Construction
| Material Gehäuse | Aluminium |
| Material Abkürzung | Al |
| Material Dichtung | FKM |
Environmental Conditions
| Temperatur Umgebung im Betrieb Max | 323.15 |
| Temperatur Umgebung im Betrieb Min | 278.15 |
| Temperatur Umgebung Lagerung Min | 323.15 |
| Temperatur Umgebung Lagerung Max | 283.15 |
Performance Data
| Leckrate über Ventilsitz | 1.000 × 10⁻⁸ |
| Druckdifferenz Max | 20000.00 |
| Nennleistung gesamt | 2.50 |
Operation Conditions - Limitations
| Temperatur Ausheizen Max | 333.15 |
Classification
| Klassifikation Produkt Druckbereich | Hochvakuum - 1*10-3 - 1*10-7 mbar |
