Spezifikationen
| Leckrate | 1.000 × 10⁻⁷ |
| Leistung bei Atmosphärendruck kurzzeitig maximal | 470.00 |
nEXT T-Station 85H flüssigkeitsgedichtete - Turbopumpenstände, 1Ph 100-120V 50/60Hz, DN 40 ISO-KF (NW40)
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer | Variante der Vorpumpe | Enddruck | Saugvermögen Luft Stickstoff (@50Hz oder max @Standardeinstellung) | Saugvermögen Wasserstoff | Klassifikation trockene oder nasse Pumpe |
|---|---|---|---|---|---|---|
| TS85D1001 | XDD1 | 5.000 × 10⁻⁶ | 0.047 | 0.049 | Trocken | |
| TS85D1002 | XDD1 | 5.000 × 10⁻⁶ | 0.047 | 0.049 | Trocken | |
| TS85D2001 | XDD1 | 5.000 × 10⁻⁶ | 0.084 | 0.060 | Trocken | |
| TS85D2002 | XDD1 | 5.000 × 10⁻⁶ | 0.084 | 0.060 | Trocken | |
| TS85D3001 | XDD1 | 5.000 × 10⁻⁷ | 0.084 | 0.060 | Trocken | |
| TS85D3002 | XDD1 | 5.000 × 10⁻⁷ | 0.084 | 0.060 | Trocken | |
| TS85M1003 | mXDS3s | 5.000 × 10⁻⁷ | 0.047 | 0.049 | Trocken | |
| TS85M1006 | mXDS3s | 5.000 × 10⁻⁷ | 0.047 | 0.049 | Trocken | |
| TS85M2003 | mXDS3s | 5.000 × 10⁻⁷ | 0.084 | 0.060 | Trocken | |
| TS85M2006 | mXDS3s | 5.000 × 10⁻⁷ | 0.084 | 0.060 | Trocken | |
| TS85M3003 | mXDS3s | 5.000 × 10⁻⁸ | 0.084 | 0.060 | Trocken | |
| TS85M3006 | mXDS3s | 5.000 × 10⁻⁸ | 0.084 | 0.060 | Trocken | |
| TS85W1001 | E2M1.5 | 5.000 × 10⁻⁷ | 0.047 | 0.049 | flüssigkeitsgedichtete | |
| TS85W1002 | E2M1.5 | 5.000 × 10⁻⁷ | 0.047 | 0.049 | flüssigkeitsgedichtete | |
| TS85W2001 | E2M1.5 | 5.000 × 10⁻⁷ | 0.084 | 0.060 | flüssigkeitsgedichtete | |
| TS85W2002 | E2M1.5 | 5.000 × 10⁻⁷ | 0.084 | 0.060 | flüssigkeitsgedichtete | |
| TS85W3001 | E2M1.5 | 5.000 × 10⁻⁷ | 0.084 | 0.060 | flüssigkeitsgedichtete | |
| TS85W3002 | E2M1.5 | 5.000 × 10⁻⁷ | 0.084 | 0.060 | flüssigkeitsgedichtete |
nEXT T-Station
Unser umfassendes Angebot an T-Station-Vakuumpumpsystemen wurde entwickelt, um fortschrittliche Plug-and-go-Vakuumtechnologie in Marktsegmente zu bringen, in denen Einfachheit und Vielseitigkeit entscheidend sind.
Wir bei Edwards haben ein tiefes Verständnis für Wissenschaft, Forschung und Entwicklung und die entscheidende Rolle, die Vakuum bei der Erzielung von Ergebnissen spielt. Von kleinen Schullabors bis hin zu internationalen Forschungsprojekten wissen wir, dass eine zuverlässige Vakuumtechnologie eine wesentliche Grundlage für den wissenschaftlichen Fortschritt ist.
Die T-Station wurde mit Blick auf unsere Partner entwickelt und vereint eine Vorvakuumpumpe, eine Turbomolekularpumpe und einen einfachen Controller in einem kompakten Vakuumwagen, der problemlos in Ihrem Labor oder Ihrer F&E-Abteilung eingesetzt werden kann. Im Zuge der Weiterentwicklung unserer T-Station wurde eine größere Auswahl an Primär- und Turbomolekularpumpenoptionen eingeführt, wodurch die Anwendungsmöglichkeiten noch erweitert und die Betriebsleistung verbessert wurden. Alle unsere Turbomolekularpumpstationen werden komplett montiert geliefert und sind sofort einsatzbereit, was sie zu einer idealen Wahl macht, wenn Sie eine wirklich schlüsselfertige Lösung suchen. Die Produktpalette umfasst 2 Modelle mit verschiedenen Varianten innerhalb jedes Modells. Das Einstiegsmodell T-Station 85 und die T-Station 300 mit höherer Kapazität.
Ab sofort wird die T-Station auch von unseren neuesten kleinen Scroll-Pumpen mXDS3 angetrieben, damit Sie die beste Leistung bei höchster Effizienz erhalten.

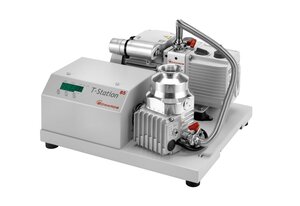

nEXT T-Station 85
Unsere T-Station 85 ist eine kostengünstige, kompakte Turbomolekularpumpstation, die eine nEXT85H-Turbomolekularpumpe mit einer trockenen Membran- oder ölgedichteten Vorpumpe und einer einfachen Steuerung kombiniert und ein Saugvermögen von 47 bis 84 ls-1 bietet.
Features and Benefits
- Kompakte, leistungsstarke und zuverlässige Leistung... wo immer Sie sie brauchen
- JETZT auch mit den neuesten mXDS3s Scroll-Pumpen, die den besten Wirkungsgrad und die beste Leistung der Turbomolekularpumpen bieten.
- Sofort einsatzbereite Vakuumstationen auf Knopfdruck - Unsere T-Stationen sind so konzipiert, dass sie direkt nach dem Auspacken verwendet werden können, ohne dass eine Systematisierung oder komplexe Konfiguration erforderlich ist.
- Wartungsfreundlich - Die Turbomolekularpumpen nEXT85 und nEXT300, die trockene Scroll-Pumpe mXDS3, die trockene Membranpumpe XDD1 und die Vorvakuumpumpe E2M1.5 können alle vom Benutzer gewartet werden.
- Vorvakuumpumpe - mXDS3s ölfreie trockene Scrollpumpe mit Saugvermögen von 3 m3/h und Endvakuum von 0,1 mbar. Ebenfalls erhältlich sind die ölgedichtete Vorpumpe E2M1.5 (1,6 m3/h) oder die trockene Membranvorpumpe XDD1 (1,2 m3/h) Turbomolekularpumpe - nEXT 85 mit einem Saugvermögen von 85 l/s, oder die nEXT 300 TMP mit einem Saugvermögen von 300 l/s
- Einlassflanschoptionen - Erhältlich mit NW40, ISO63 oder CF63 für die T-Station 85 und ISO100 und CF100 für die T-Station 300, je nach Anwendung
Generelle Produktinformationen
| Gewicht | 21.00 |
| Leckrate | 1.000 × 10⁻⁷ |
| Länge | 0.395 |
| Höhe | 0.270 |
| Breite | 0.350 |
| Geräuschpegel | 56.00 db(A) |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts zu beschreiben. Wir empfehlen stets, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
Umgebungsbedingungen
| Temperatur Umgebung im Betrieb Max | 313.15 |
| Temperatur Umgebung im Betrieb Min | 278.15 |
Leistungsdaten
| Enddruck | 5.000 × 10⁻⁷ |
| Saugvermögen Luft Stickstoff (@50Hz oder max @Standardeinstellung) | 0.047 |
| Leistung bei Atmosphärendruck kurzzeitig maximal | 470.00 |
| Saugvermögen Argon | 0.044 |
| Saugvermögen Helium | 0.061 |
| Saugvermögen Wasserstoff | 0.049 |
| Kompressionsverhältnis Argon | 1.000 × 10¹¹ |
Klassifizierung
| Klassifikation trockene oder nasse Pumpe | flüssigkeitsgedichtete |
Varianten
| Variante der Vorpumpe | E2M1.5 |
