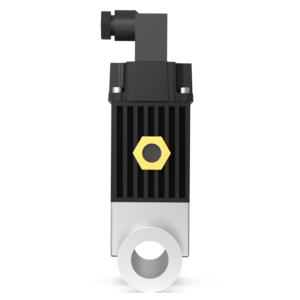

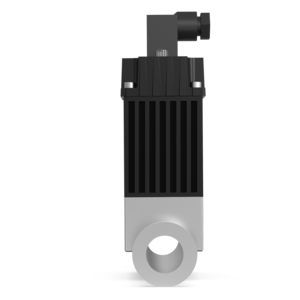

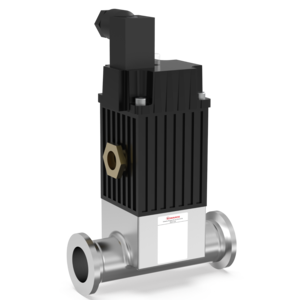

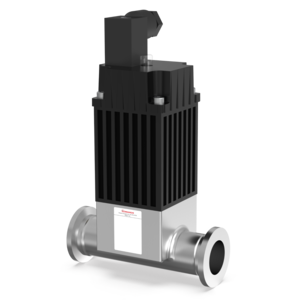

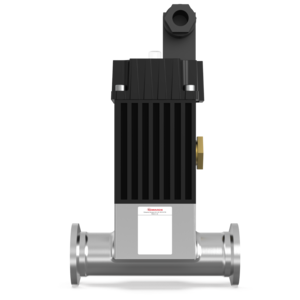

IPVPK ISO-KF – Inline-Absperrventil

The Edwards range of in-line single acting cylinder, spring return pipeline valves are designed for high speed actuation from standard pneumatic lines, and are offered in sizes NW16, 25, 40 and 50. They are available with aluminium or stainless steel bodies with either O-ring (shaft seal, aluminium only) or bellows sealed.

The valves are designed for long life duties, with a MTTF of 5,000,000 cycles for both bellows and O-ring sealed versions providing long intervals between services.

Features and Benefits

Verbesserte Lebensdauer, mittlere Zeit bis zum Ausfall jetzt 5.000.000 Zyklen
Elektrische und optische Anzeige des Ventilstatus
Schnell wirkend - 20 ms bis zum Schließen (PV16)
Erhältlich in Aluminium oder Edelstahl
Wahlweise Balg- oder O-Ring-Wellendichtung mit Aluminiumgehäuse

Generelle Produktinformationen

Empfohlener Druckbereich Min	1.000 × 10⁻⁷
Empfohlener Druckbereich Max	2.100 × 10⁵
Gewicht	0.310
Leckrate	1.000 × 10⁻¹³
Abmessungsbemerkungen	Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Orientierung im Stand auf dem Boden zu beschreiben. Insbesondere für Ventile empfehlen wir, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen.

Umgebungsbedingungen

Temperatur Umgebung im Betrieb Max	318.15
Temperatur Umgebung im Betrieb Min	278.15
Temperatur Umgebung Lagerung Min	278.15
Temperatur Umgebung Lagerung Max	318.15

Leistungsdaten

Leckrate über Ventilsitz	1.000 × 10⁻¹⁰
Druckdifferenz Max	2.100 × 10⁵

Betriebsbedingungen – Einschränkungen

Temperatur Ausheizen Max

373.15

Produktname	Artikelnummer	Preis
Spannring - Edelstahl NW10/16 (rote Flügelmutter), C10512401	C10512401	7,50 EUR
Zentrierring - Edelstahl FKM O-Ring - NW16, C10512395	C10512395	11,10 EUR
Zentrierring - Edelstahl Nitril O-Ring - Edelstahl NW16, C10512396	C10512396	8,70 EUR
Spannring - Scharnierklemme - Aluminium NW10/16, C10512402	C10512402	31,20 EUR
Elektropneumatisches Steuerventil mit 3 Anschlüssen, 24 V DC (zur Verwendung mit PVPK, IPVPK, SIPVP), H06200124	H06200124	221,00 EUR
Elektropneumatisches Steuerventil mit 3 Anschlüssen, 24 V AC (zur Verwendung mit PVPK, IPVPK, SIPVP), H06200125	H06200125	221,00 EUR

Produktname	Materialnummer
Durchgangsabsperrventile - PV40PKS - pneumatisch, NW40, Faltbalg abgedichtet, (Lam-Spezifikation)	C41419000
Durchgangsabsperrventile - PV40PKS - pneumatisch, NW40, Faltbalg abgedichtet, (Lam-Modifikation 90°)	C41419200
Durchgangsabsperrventile - IPV16PKA - pneumatisch, NW16, Faltenbalg abgedichtet, Al	C41601000
Durchgangsabsperrventile - IPV16PKS - pneumatisch, NW16, Faltenbalg abgedichtet, Edelstahl	C41602000
Durchgangsabsperrventile - IPV16PKAO - pneumatisch, NW16, mit O-Ring abgedichtet, Al	C41603000
Durchgangsabsperrventile - IPV25PKA - pneumatisch, NW25, Faltenbalg abgedichtet, Al	C41621000
Durchgangsabsperrventile - IPV25PKAO - pneumatisch, NW25, O-Ring abgedichtet, Al	C41623000
Durchgangsabsperrventile - IPV25PKA - pneumatisch, NW25, Doppel-Mikroschalter 1/8" BSP	C41626000
Durchgangsabsperrventile - IPV40PKA - pneumatisch, NW40, Faltenbalg abgedichtet, Al	C41641000
Durchgangsabsperrventile - IPV40PKS - pneumatisch, NW40, Faltenbalg abgedichtet, Edelstahl	C41642000
Durchgangsabsperrventile - IPV40PKAO - pneumatisch, NW40, O-Ring abgedichtetet, Al	C41643000
Durchgangsabsperrventile - IPV40PKA - pneumatisch, NW40, Doppel-Mikroschalter 1/8" NPT	C41646000

Durchgangsabsperrventile - IPV16PKAO - pneumatisch, NW16, mit O-Ring abgedichtet, Al, C41603000
