Lufteinlassventil - AV5A - mit Kupplungen, C35003000
Materialnummer:C35003000
192,00 EUR
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer | Ansaugflansch / Einlass |
|---|---|---|
| C35003000 | 3/8" BSPP (oder G 3/8") Außengewinde | |
| C35103000 | DN 10 ISO-KF (NW10) |

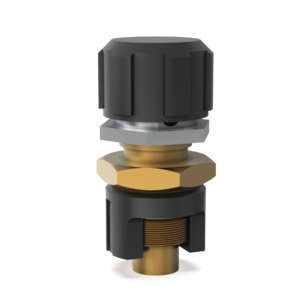

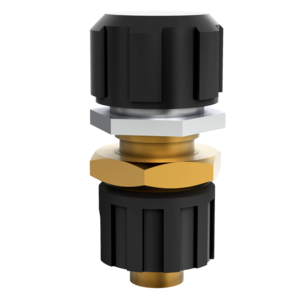

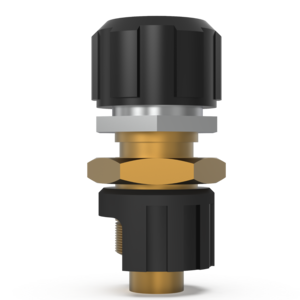

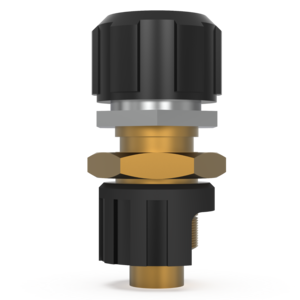

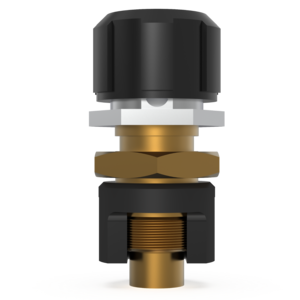

Lufteinlassventil - AV5A - mit Kupplungen
Das AV5A ist aus einer Aluminiumlegierung gefertigt. Es hat einen Drehknopf, der an einem schraubenbetätigten Kolben befestigt ist: Drehen Sie den Drehknopf im Uhrzeigersinn, um das Ventil zu schließen. Ein Nitril-"O"-Ring dichtet den Stößel gegenüber dem Ventilgehäuse ab.
Das Ventil kann direkt angeschlossen, in eine Rohrleitung eingebaut oder in eine Schalttafel montiert werden und wird mit der mitgelieferten Edwards SC5-Kupplung an das Vakuumsystem angeschlossen.
General Product Information
| Ansaugflansch / Einlass | 3/8" BSPP (oder G 3/8") Außengewinde |
| Gewicht | 0.085 |
| Ventilbetätigungsmethode | Manuell |
| Leckrate | 1.000 × 10⁻⁸ |
| Länge | 0.030 |
| Höhe | 0.037 |
| Breite | 0.030 |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Orientierung im Stand auf dem Boden zu beschreiben. Insbesondere für Ventile empfehlen wir, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
Material of Construction
| Material Gehäuse | Aluminium |
| Material der Konstruktion | Ventilkörper HE30 Aluminium, vernickeltes Messing; Kolben HE30 Aluminium; Dichtung Nitril |
| Material Dichtung | NBR (Nitril-Butadien-Kautschuk) |
Performance Data
| Leckrate über Ventilsitz | 1.000 × 10⁻⁸ |
Environmental Conditions
| Temperatur Umgebung im Betrieb Max | 318.15 |
| Temperatur Umgebung im Betrieb Min | 278.15 |
