Lufteinlassventil - AV10K, C35103000
Materialnummer:C35103000
118,00 EUR
In Ihren Warenkorb gelegt
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer | Ansaugflansch / Einlass |
|---|---|---|
| C35003000 | 3/8" BSPP (oder G 3/8") Außengewinde | |
| C35103000 | DN 10 ISO-KF (NW10) |

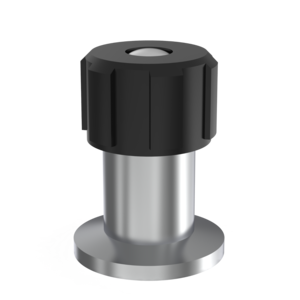

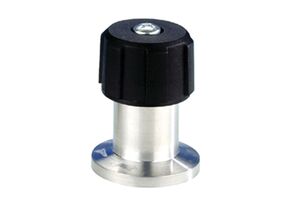

Lufteinlassventil - AV10K
Das AV10K ist aus einer Aluminiumlegierung gefertigt. Es hat einen Drehknopf, der an einem schraubenbetätigten Stößel befestigt ist: Drehen Sie den Drehknopf im Uhrzeigersinn, um das Ventil zu schließen. Ein Nitril-O-Ring dichtet den Stößel gegenüber dem Ventilgehäuse ab.
Das Ventil kann nur in der Rohrleitung montiert werden und wird mit einem NW10-Anschluss an das Vakuumsystem angeschlossen.
Generelle Produktinformationen
| Ansaugflansch / Einlass | DN 10 ISO-KF (NW10) |
| Gewicht | 0.100 |
| Ventilbetätigungsmethode | Manuell |
| Leckrate | 1.000 × 10⁻⁸ |
| Länge | 0.027 |
| Höhe | 0.042 |
| Breite | 0.027 |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Orientierung im Stand auf dem Boden zu beschreiben. Insbesondere für Ventile empfehlen wir, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
Material der Konstruktion
| Material Gehäuse | Aluminium |
| Material der Konstruktion | Ventilkörper HE30 Aluminium; Kolben Nylon 6; Dichtung Nitril |
| Material Dichtung | NBR (Nitril-Butadien-Kautschuk) |
Leistungsdaten
| Leckrate über Ventilsitz | 1.000 × 10⁻⁸ |
Umgebungsbedingungen
| Temperatur Umgebung im Betrieb Max | 318.15 |
| Temperatur Umgebung im Betrieb Min | 278.15 |
| Produktname | Artikelnummer | Preis | In den Warenkorb |
|---|---|---|---|
| Spannring - Edelstahl NW10/16 (rote Flügelmutter), C10512401 | C10512401 | 7,20 EUR | |
| Zentrierring - Edelstahl FKM O-Ring - NW10, C10511395 | C10511395 | 9,50 EUR | |
| Zentrierring - Aluminium Nitril O-Ring - NW10, C10511398 | C10511398 | 6,00 EUR | |
| Zentrierring - Aluminium FKM O-Ring NW10, C10511397 | C10511397 | 9,60 EUR |
