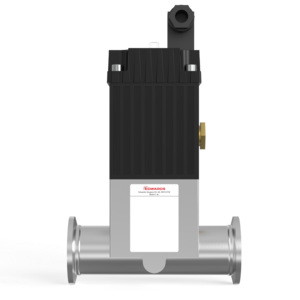

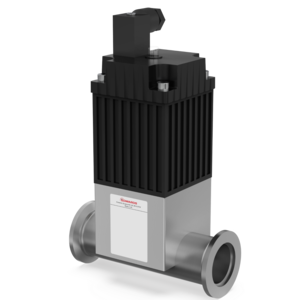

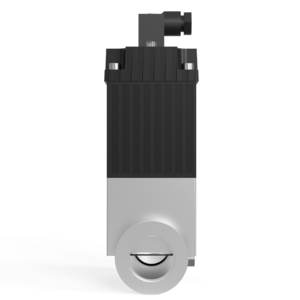

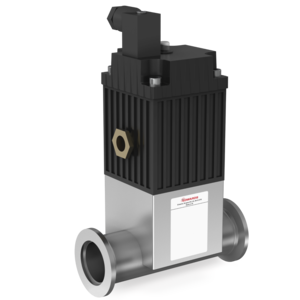

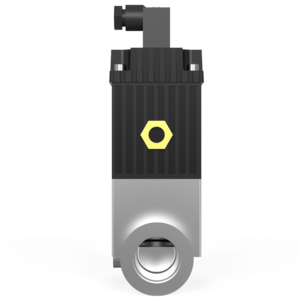

Durchgangsabsperrventile - IPV25PKS - mit Faltenbalg abgedichtet, Inline, Edelstahl NW25, C41622000
Materialnummer:C41622000
1.014,00 EUR
In Ihren Warenkorb gelegt
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer | Ansaugflansch / Einlass | Material Gehäuse |
|---|---|---|---|
| C41419000 | - | - | |
| C41419200 | - | - | |
| C41601000 | DN 16 ISO-KF (NW16) | Aluminium | |
| C41602000 | DN 16 ISO-KF (NW16) | Edelstahl 1.4404 / 316 L / X2 CrNiMo 17 13 2 | |
| C41603000 | DN 16 ISO-KF (NW16) | Aluminium | |
| C41621000 | DN 25 ISO-KF (NW25) | Aluminium | |
| C41622000 | DN 25 ISO-KF (NW25) | Edelstahl 1.4301 / 304 / X5 CrNi 18 10 | |
| C41623000 | DN 25 ISO-KF (NW25) | Aluminium | |
| C41626000 | - | Aluminium | |
| C41641000 | DN 40 ISO-KF (NW40) | Aluminium | |
| C41642000 | DN 40 ISO-KF (NW40) | Edelstahl 1.4301 / 304 / X5 CrNi 18 10 | |
| C41643000 | DN 40 ISO-KF (NW40) | Aluminium | |
| C41646000 | - | Aluminium |
IPVPK ISO-KF – Inline-Absperrventil
The Edwards range of in-line single acting cylinder, spring return pipeline valves are designed for high speed actuation from standard pneumatic lines, and are offered in sizes NW16, 25, 40 and 50. They are available with aluminium or stainless steel bodies with either O-ring (shaft seal, aluminium only) or bellows sealed.
The valves are designed for long life duties, with a MTTF of 5,000,000 cycles for both bellows and O-ring sealed versions providing long intervals between services.
Features and Benefits
- Verbesserte Lebensdauer, mittlere Zeit bis zum Ausfall jetzt 5.000.000 Zyklen
- Elektrische und optische Anzeige des Ventilstatus
- Schnell wirkend - 20 ms bis zum Schließen (PV16)
- Erhältlich in Aluminium oder Edelstahl
- Wahlweise Balg- oder O-Ring-Wellendichtung mit Aluminiumgehäuse
General Product Information
| Empfohlener Druckbereich Min | 1.000 × 10⁻⁷ |
| Empfohlener Druckbereich Max | 2.100 × 10⁵ |
| Ansaugflansch / Einlass | DN 25 ISO-KF (NW25) |
| Gewicht | 0.980 |
| Ventilbetätigungsmethode | Pneumatisch |
| Auslassflansch / Auslass | DN 25 ISO-KF (NW25) |
| Leckrate | 1.000 × 10⁻¹⁰ |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Orientierung im Stand auf dem Boden zu beschreiben. Insbesondere für Ventile empfehlen wir, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
Material of Construction
| Material Gehäuse | Edelstahl 1.4301 / 304 / X5 CrNi 18 10 |
| Material Abkürzung | Edelstahl |
| Material Dichtung | FKM |
Environmental Conditions
| Temperatur Umgebung im Betrieb Max | 318.15 |
| Temperatur Umgebung im Betrieb Min | 278.15 |
| Temperatur Umgebung Lagerung Min | 278.15 |
| Temperatur Umgebung Lagerung Max | 318.15 |
Performance Data
| Leckrate über Ventilsitz | 1.000 × 10⁻¹⁰ |
| Druckdifferenz Max | 2.100 × 10⁵ |
Operation Conditions - Limitations
| Temperatur Ausheizen Max | 373.15 |
| Zuverlässigkeit MTTF (mittlere Zeit bis zum Ausfall) | 5.000 × 10⁶ |
| Produktname | Artikelnummer | Preis | Zum Warenkorb hinzufügen |
|---|---|---|---|
| Zentrierring - Edelstahl FKM O-Ring - NW25, C10514395 | C10514395 | 12,40 EUR | |
| Spannring - Edelstahl NW20/25 (rote Flügelmutter), C10514401 | C10514401 | 9,10 EUR | |
| Zentrierring - Edelstahl Nitril O-Ring - Edelstahl NW25, C10514396 | C10514396 | 8,00 EUR | |
| Spannring - Scharnierklemme - Aluminium NW20/25, C10514402 | C10514402 | 33,20 EUR | |
| Elektropneumatisches Steuerventil mit 3 Anschlüssen, 24 V DC (zur Verwendung mit PVPK, IPVPK, SIPVP), H06200124 | H06200124 | 202,00 EUR | |
| Elektropneumatisches Steuerventil mit 3 Anschlüssen, 24 V AC (zur Verwendung mit PVPK, IPVPK, SIPVP), H06200125 | H06200125 | 202,00 EUR |
| Produktname | Artikelnummer | Preis | Zum Warenkorb hinzufügen |
|---|---|---|---|
| Ersatzteilset Dichtungen PV25MK/PVPKS, C41301810 | C41301810 | - | |
| Ersatzteilset Ventildichtungen PV25PK, C41311800 | C41311800 | - |
